HD-SDI(1080P)高清滑环

O系列HD-SDI(1080P)高清滑环

森瑞普O系列HD-SDI高清滑环,采用美国进口组件和高频信号处理技术,可用于传输1080P高清信号(向下兼容),支持DC~3GHz高速率数据, 可混合传输1~48路功率电流/信号。与市面同类产品相比,具有稳定传输高清视频信号无延迟、不丢帧、无衰减等优点。

  1. O系列HD-SDI(1080P)高清滑环 image 1O系列HD-SDI(1080P)高清滑环 image 1

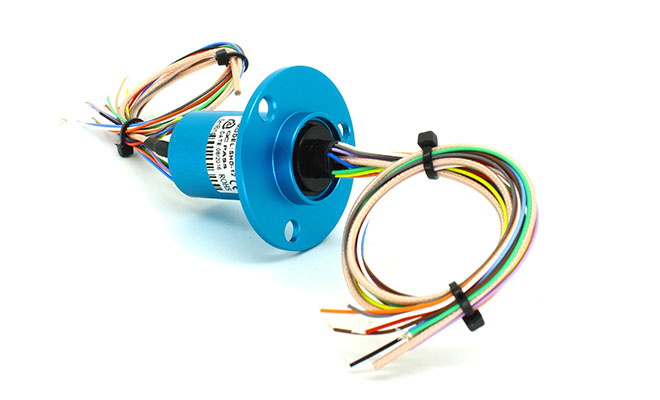

  2. O系列HD-SDI(1080P)高清滑环 image 2O系列HD-SDI(1080P)高清滑环 image 2

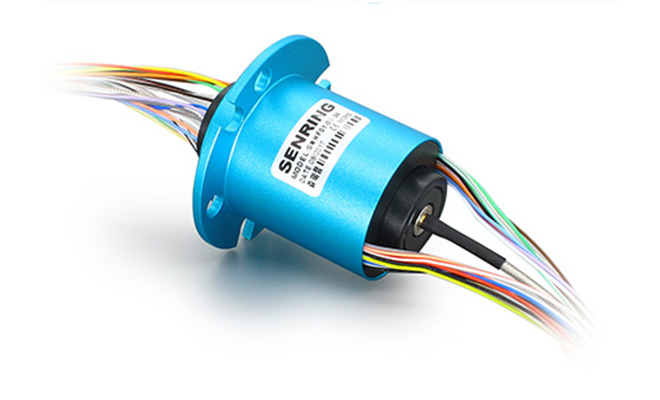

  3. O系列HD-SDI(1080P)高清滑环 image 3O系列HD-SDI(1080P)高清滑环 image 3
特点
支持DC~3GHz,可以稳定传输1080P高清视频信号;
实心无孔,法兰安装;
可混合传输1~48路功率电流或信号;
采用美国军工表面处理工艺,超硬金镀层处理,保证极低电阻波动和超长寿命;
典型应用:安防监控(高清摄像机)、微波天线、wifi天线等。
型号列表
型号 PDF HD-SDI高清通道数 信号路数(0~2A) 功率路数(10A) 通讯速率 外径(mm) 长度(mm)
1通道 8 0 DC-3GHz 22 25.5
1通道 12 0 DC-3GHz 22 25.5
1通道 24 0 DC-3GHz 32.8 46.7
1通道 2~48 2~24 DC-3GHz 56 26.8~155.6

*如果没有找到适合您的产品型号, 需要定制滑环或者索求方案,请联系森瑞普技术人员。

订购型号说明
  O - 外径尺寸 - 功率路数 - 信号路数
O:HD-SDI(1080P)高清滑环
实心无孔,外径可选22mm~56mm
举例说明:
022:外径22mm 032:外径32.8mm 056:外径56mm
举例说明:
0610:06表示6路,10表示10A电流; 1220:12表示12路,20表示20A电流
举例说明:
06S:表示可通过6路信号,S代表信号线
12S:表示可通过12路信号,S代表信号线
各环路导线色码表
环码 色码 环码 色码
1 13 白黑
2 14 白褐
3 15 白红
4 16 白橙
5 17 白黄
6 绿 18 白绿
7 19 白蓝
8 20 白紫
9 21 白灰
10 22 黑红
11 粉红 23 黑褐
12 浅蓝 24 透明
应用案例
森瑞普1080P HDMI滑环360度旋转传输1920*1080分辨率视频画面演示
森瑞普HDMI高清滑环1080P在安防监控摄像机云台中的应用
森瑞普深度摄像头滑环助力Kinect体感设备实现3D
