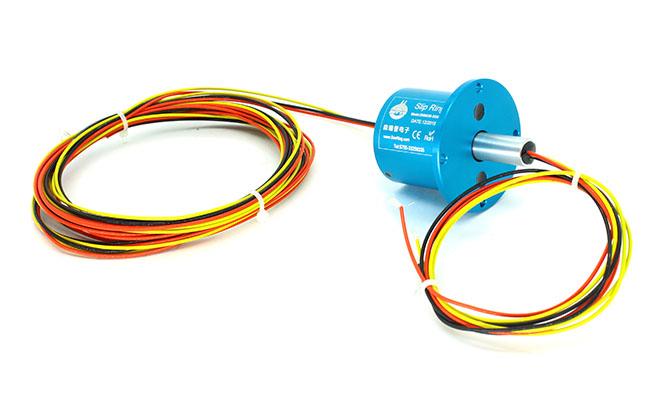

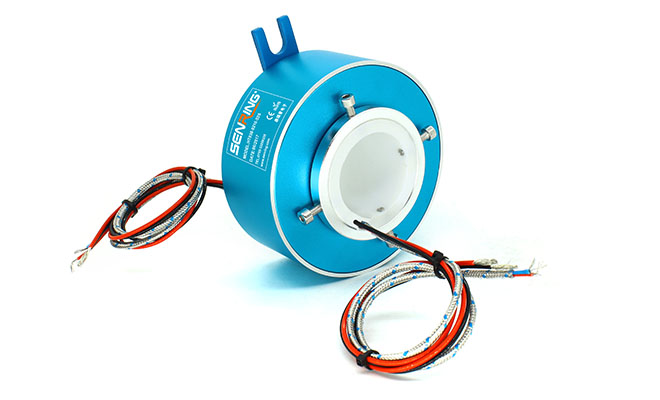

Y系列高温热电偶滑环
森瑞普Y系列高温热电偶滑环采用德国和日本进口的关键材料，可用于高温环境360度旋转传输电流和热电偶信号，可长期在100~250℃高温环境下稳定工作，主要用于热滚筒、加热装置等高温环境，经受过长期的复杂实地实践考验，传输性能稳定，质量过硬。
- 特点
- 可以在100~250℃高温环境下稳定工作；
- 可传输PT100与K型热电偶等测温信号，测温精度小于0.1摄氏度；
- 接触点采用军工级超硬金镀层处理，保证极低电阻波动和超长工作寿命；
- 具有低扭矩，低损耗、低电气噪音、免维护等优点。
型号列表
| 型号 | 内径(mm) | 外径(mm) | 长度L(mm) | 以下参数代码请对照（上页）图纸标注部分 | |||||
| A | B | C | E | F | M | ||||
| Y1056 | 10 | 56 | 21.2+环数*2.8 | 6 | 6 | 12 | 68 | 3 | M3 |
| Y2086 | 20 | 86 | 24+环数*4 | 8.5 | 9.5 | 19.5 | 110 | 4 | M4 |
| Y3099 | 30 | 99 | 24+环数*4 | 8.5 | 9.5 | 19.5 | 122 | 4 | M4 |
| Y4099 | 40 | 99 | 24+环数*4 | 8.5 | 9.5 | 19.5 | 122 | 4 | M4 |
| Y50120 | 50 | 120 | 28+环数*4 | 8.5 | 9.5 | 19.5 | 144 | 4 | M4 |
| Y60130 | 60 | 130 | 28+环数*4 | 9 | 9.5 | 19.5 | 156 | 4 | M4 |
| Y70140 | 70 | 140 | 34+环数*4 | 9 | 9.5 | 19.5 | 160 | 4 | M4 |
| Y80158 | 80 | 158 | 34+环数*4 | 12 | 12 | 26 | 192 | 5 | M6 |
| Y100185 | 100 | 185 | 40+环数*4 | 12 | 12 | 26 | 218 | 5 | M6 |
| Y120215 | 120 | 215 | 48+环数*4 | 15 | 12 | 26 | 248 | 5 | M6 |
| Y150248 | 150 | 248 | 56+环数*5 | 16 | 12 | 26 | 280 | 5 | M8 |
| Y180298 | 180 | 298 | 60+环数*5 | 16 | 15 | 35 | 332 | 6 | M8 |
| Y200320 | 200 | 320 | 60+环数*5 | 16 | 15 | 35 | 350 | 6 | M8 |
| Y250396 | 250 | 396 | 78+环数*5 | 16 | 15 | 35 | 420 | 6 | M8 |
| Y300430 | 430 | 300 | 96+环数*6 | 25 | 15 | 35 | 464 | 6 | M12 |
“环数”定义：每路信号（2A或5A）为1环，N个信号通路为N*1环；PT100为3环，K型热电偶为2环；每路10A电流为1环，每路20A电流则为2环，每路30A电流则为3环，以此类推。
例如：2路信号为2环，2路10A电流为2环，1路20A电流为2环，2路20A电流为4环，1路30A电流为3环，2路30A电流为6环。
技术规格参数
| 机械技术指标 | |
| 参数 | 数值 |
| 工作寿命 | 8000万转（参考值，视工作情况而定） |
| 额定转速 | 250转/分钟 |
| 工作温度 | -30℃∼80℃ |
| 工作湿度 | 0~85%RH |
| 接触材料 | 贵金属：金-金 |
| 转动扭矩 | 0.1N.m；+0.03N.m/6路 |
| 电气技术指标 | ||
| 参数 | 数值 | |
| 功率 | 信号 | |
| 额定电压 | 0∼690VAC/VDC | 0∼440VAC/VDC |
| 绝缘电阻 | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| 导线规格 | AWG17#镀银铁氟龙 | AWG22#镀银铁氟龙 |
| 导线长度 | 标准长度150mm（可根据要求调整） | |
| 动态电阻变化值 | < 0.01Ω | |
| CE认证 | 是 | |
订购型号说明
| Y | - | 内径(ID) 外径(OD) | - | 电流路数 | - | 信号路数 | - | 工作温度 |
Y：Y系列高温热电偶滑环
举例说明
10 56：内径10mm，外径56mm
20 86：内径20mm，外径86mm
30 99：内径30mm，外径99mm
40 99：内径40mm，外径99mm
50 119：内径50mm，外径119mm
60 130：内径50mm，外径119mm
70 140：内径70mm，外径140mm
80 158：内径80mm，外径158mm
100 185：内径100mm，外径185m
10 56：内径10mm，外径56mm
20 86：内径20mm，外径86mm
30 99：内径30mm，外径99mm
40 99：内径40mm，外径99mm
50 119：内径50mm，外径119mm
60 130：内径50mm，外径119mm
70 140：内径70mm，外径140mm
80 158：内径80mm，外径158mm
100 185：内径100mm，外径185m
举例说明
0210：2路10A电流
0620：6路20A电流
0830：8路30A电流
0210：2路10A电流
0620：6路20A电流
0830：8路30A电流
举例说明
02S：表示2路信号
06S：表示6路信号
02S：表示2路信号
06S：表示6路信号
举例说明
120:120℃
250:250℃
120:120℃
250:250℃
举例说明
Y1056-06S-200：Y1056表示高温热电偶滑环（内径10mm，外径56mm），06S表示6路信号（可选热电偶信号），200表示工作温度可达200℃；
Y3099-0210-02S-250：Y3099表示高温热电偶滑环（内径30mm，外径99mm），0210表示2路10A电流，02S表示2路信号（可选热电偶信号）,250表示工作温度可达250℃。
各环路导线色码表
| 环码 | 色码 | 环码 | 色码 |
| 1 | 黑 | 13 | 白黑 |
| 2 | 褐 | 14 | 白褐 |
| 3 | 红 | 15 | 白红 |
| 4 | 橙 | 16 | 白橙 |
| 5 | 黄 | 17 | 白黄 |
| 6 | 绿 | 18 | 白绿 |
| 7 | 蓝 | 19 | 白蓝 |
| 8 | 紫 | 20 | 白紫 |
| 9 | 灰 | 21 | 白灰 |
| 10 | 白 | 22 | 黑红 |
| 11 | 粉红 | 23 | 黑褐 |
| 12 | 浅蓝 | 24 | 透明 |
