标准导电滑环和非标滑环有哪些种类?

标准导电滑环是一个可以固定装置传输电流、数据信号到旋转装置的机电部件。特别适合于需要无限制的旋转又能传输大容量数据以及各种信号的装备。

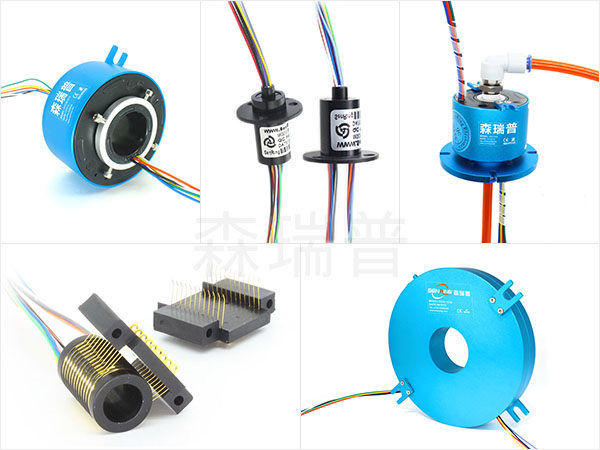

滑环的结构有很多种,根据他们的外型结构,以及应用领域范围,信号传输媒介等参数可以分成多个种类。首先从导电滑环上来划分,可以分为过孔导电滑环、帽式滑环(法兰和无法兰)、气动旋转接头(也叫电气滑环)、分体式滑环、超薄盘式滑环(外型像个盘子)等。

• 过孔导电滑环
这种规格的产品旋转中心有用于固定转子的中心孔,主要用来导电,也可以传输各种信号,比如高清视频信号、控制信号、网线(千兆网线和百兆网线滑环)、伺服电机编码器信号等多种信号。

• 帽式滑环
帽式这个比喻很形象,它的特点就是外形像个帽子。森瑞普帽式滑环的外圈通常用来固定,内轴旋转的产品结构。帽式滑环可以是法兰安装,可选无法兰规格。这种类别的滑环也可以根据自己的安装环境来选择对应的产品种类,可以360°传输的信号、电流、视频、网线、伺服电机等各种信号。

• 电气滑环
是指需要360°旋转导电并同时传输气液体介质,电气滑环工作原理和电滑环有点类似,可以过气体(真空、压缩空气等各种气体)、过液体(液压油、冷却液、水等各种液体)、过信号(以太网、USB、高清视频、电机和各种类型信号)。

• 分体式滑环
是指分体式滑环也叫分离式滑环由分离的转子和接触刷(定子)组成,其中转子部分有实心与中心过孔两种,是特别为对安装空间有尺寸限制或者成本限制的旋转系统设计。

• 盘式滑环
是指厚度最薄可达6mm,主要用于安装空间非常小、对滑环厚度(高度)有限制要求的,可以扩展横向空间的设备中。

森瑞普部分非标定制滑环
