帽式滑环3D结构图、帽式滑环设计图纸与安装方法

2020-11-21

标准型号的M系列帽式滑环尺寸小（也有一些尺寸较大的定制型号），主要应用于一些消费类电子，如高速球、无人机、儿童智能玩等空间紧凑的设备装置，该文主要介绍其安装方法、滑环结构、3D结构图、安装图纸。如需对帽式滑环选型，请访问产品详情页或咨询森瑞普在线销售人员。这里以M125A-18（外径12.5mm，带A型安装法兰，支持18路2A电流信号）为例进行简要说明。如有不明之处，请点击网站右侧的客服在线咨询。

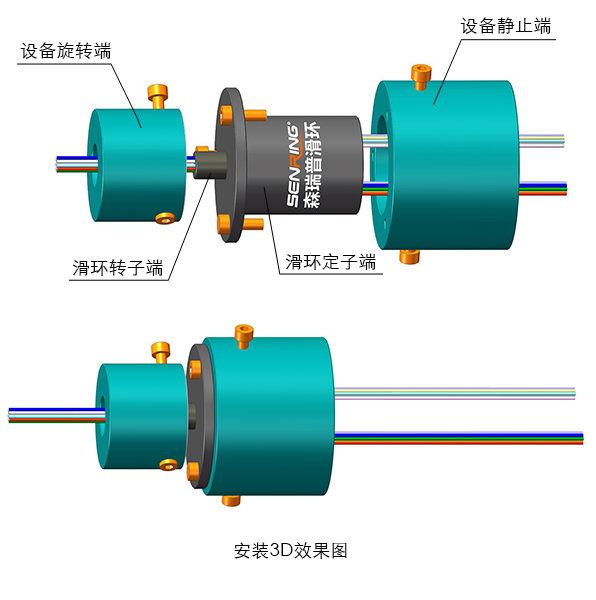

带法兰帽式滑环安装方法（3D结构演示）

下面通过3D结构图来演示森瑞普SNM系列帽式滑环的安装方法，假设滑环安装到“机器人小宝”上：

1、将滑环的帽套安放在“机器人小宝”的轴套上；
2、固定滑环转子部分：M系列帽式滑环的扭矩非常小，转子不需要固定，只需将导线接好即可；
3、固定滑环定子部分：拧紧帽式滑环的法兰上的螺丝，使滑环的帽套固定在“机器人小宝”上，并始终保持固定状态。

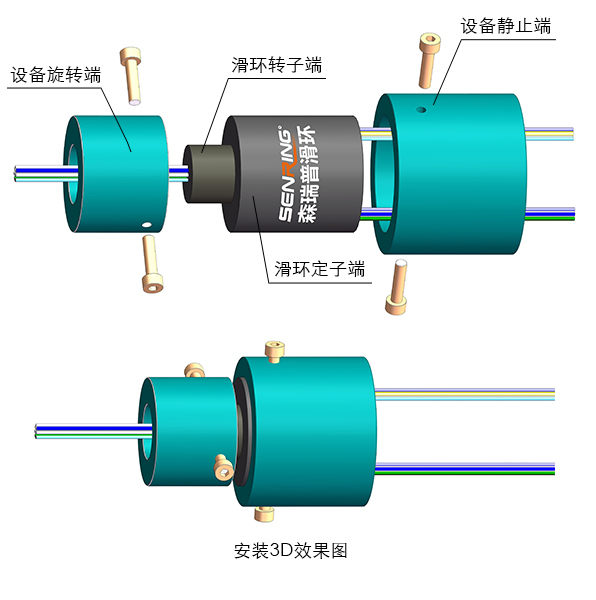

无法兰帽式滑环安装方法（3D结构演示）

1、定子固定：将滑环定子塞入设备静止端套筒中卡紧即可；
2、转子固定：此类滑环通常只需固定转子出线，用线带动转子旋转即可。如转速过高，也可用套筒卡主转子旋转。

森瑞普帽式滑环工作原理

SNM系列帽式滑环与其它系列产品的工作原理是一样的，它自身是不会转动。将其安装在某些需要360旋转的装置上，当装置转动的时候，装置的转动轴就带动滑环转动，从而起到360旋转导电（也可以传输USB、控制信号等各种信号）。

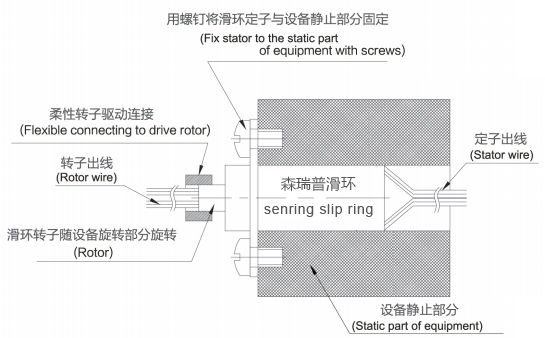

帽式导电滑环安装说明（安装图纸）

安装说明：森瑞普SNM系列帽式滑环带有安装法兰，将定子部分塞进套筒式支架中（如没有套筒式支架，只要将法兰与设备固定即可），并将法兰与设备静止部分固定。然后用一种柔韧的链接（如橡胶管、螺旋管等）将滑环的转子与设备的转子部分固定，由于它的扭矩非常小，所以滑环转子端引线在一定转速下也可以用来驱动转子360度旋转，从而达到360度旋转导电或传递各种信号的目的。
