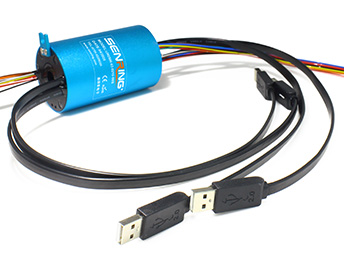

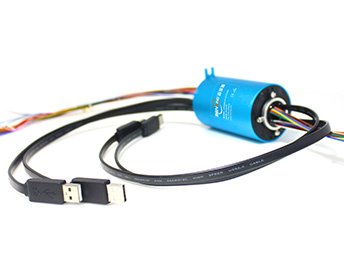

UH2586-02系列USB2.0信号滑环

2组USB2.0线+1~48路功率电流/信号

森瑞普UH2586-02系列2路USB滑环（USB2.0旋转连接线），可以360度旋转传输2路USB2.0信号，可混合传输2~34路功率/电流/信号，可以稳定传输IEEE1394和各种USB信号。UH2586-02系列2路USB滑环具有信号传输稳定、不丢包、不串码、回损小、插入损耗小等优点，滑环的孔径为25.4mm，可适用于任意旋转轴径小于25.4mm的360度旋转装置。SNU22系列USB滑环是森瑞普的标准型号，有库存，通用性强，可定制特殊规格。

安装方式产品手册 3D模型技术支持

在线咨询

产品特点: 标准USB公母插口接头，也可定制接头；; 稳定传输2路USB2.0信号；; 可混合传输2~34路功率/电流/信号；; 滑环孔径：25.4mm，外径：86mm；; 可混合导电并传输IEEE 1394、以太网、USB2.0等多种信号；; 可与电流通道或者气液旋转接头共同工作；

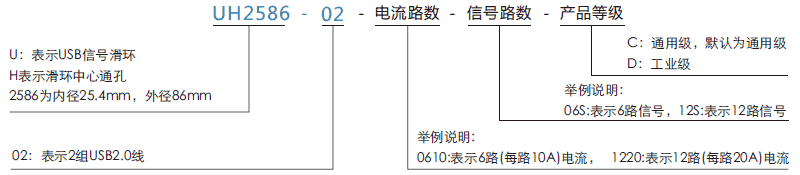

订购型号说明

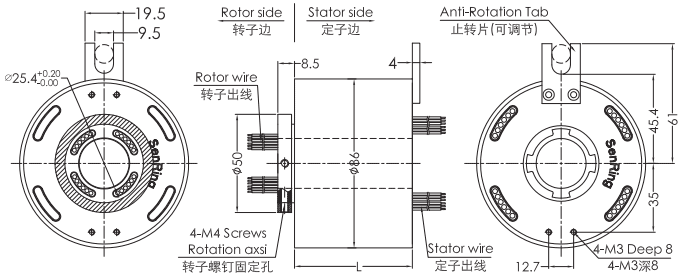

外形图纸

标准型号列表

型号	信号/电流通路数			USB2.0通道数	长度L(mm)
型号	0~2A	功率（10A）	功率（20A）	USB2.0通道数	长度L(mm)
UH2586-02-04S	4	0	0	2	72
UH2586-02-0410	0	4	0	2	72
UH2586-02-0420	0	0	4	2	72
UH2586-02-1010	0	10	0	2	96
UH2586-02-10S	10	0	0	2	96
UH2586-02-0210-08S	8	2	0	2	96
UH2586-02-0610-04S	4	6	0	2	96
UH2586-02-1610	0	16	0	2	120
UH2586-02-16S	16	0	0	2	120
UH2586-02-22S	22	0	0	2	144
UH2586-02-34S	34	0	0	2	192

*注：N个10A电流环并起来可作为1路N*10A电流环使用，以此类推，比如: 2环10A并起来做作为1路20A使用。如需定制USB和功率/信号通路数，或混合其他信号，请联系森瑞普销售人员。

uh2586-02系列滑环技术规格参数

USB路数	2路USB2.0线
机械技术指标
参数	数值
工作寿命	参考产品等级选型表
额定转速	参考产品等级选型表
工作温度	-30℃∼80℃
工作湿度	0∼85% RH
接触材料	参考产品选型等级
壳体材料	铝合金
转动扭矩	0.1N.m(+0.03N.m/6路)
材料	RoHS 认证

接头类型	两端USB2.0公头(可选母头)
电气技术指标
参数	数值
	功率	信号
额定电压	0∼440VAC/VDC	0∼440VAC/VDC
绝缘电阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
导线规格	AWG17#镀银铁氟龙	AWG22#镀银铁氟龙
导线长度	标准长度300mm（可根据要求调整）
绝缘强度	500VAC@50Hz，60s
动态电阻变化值	< 0.01Ω
CE 认证	是

uh2586-02产品等级

产品等级代号	最高转速	工作寿命	接触材料
C（通用级）	250RPM	2000万转	贵金属
D（工业级）	600RPM	8000万转	镀金-镀金

提示：参数仅供参考，视实际工况、安装方式和工作环境等有关。
