- 产品特点
- 支持1路光纤(支持单模/多模)+最多72路信号；
- 波长：1310nm；
- 插入损耗小，转速高；
- 无接触、无摩擦，寿命长，可达1亿转以上（单芯2-3亿转以上）；
- 体积小、重量轻，密封等级高；
- 光纤传递信号，无泄密，无电磁干扰；可以远距离传输。

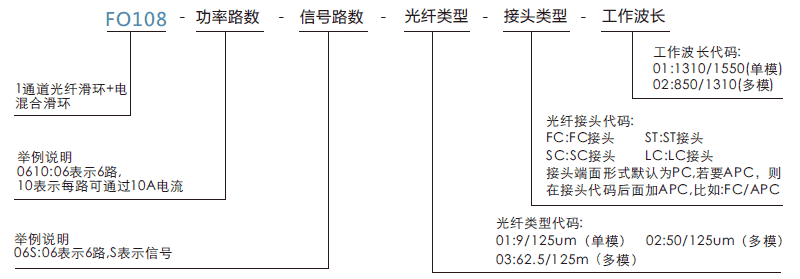

订购型号说明
外形图纸
标准型号列表
| FO108系列1通道光纤+电混合滑环选型表 | ||||
| 型号 | 光纤通道 | 功率线路数（10A） | 信号路数(2A/5A) | 长度L(mm) |
| FO108-06S | 1通道 | 0 | 6 | 38 |
| FO108-0610 | 1通道 | 6 | 0 | 38 |
| FO108-12S | 1通道 | 0 | 12 | 55 |
| FO108-1210 | 1通道 | 12 | 0 | 55 |
| FO108-0610-06S | 1通道 | 6 | 6 | 55 |
| FO108-18S | 1通道 | 0 | 18 | 71.5 |
| FO108-1810 | 1通道 | 18 | 0 | 71.5 |
| FO108-24S | 1通道 | 0 | 24 | 88.5 |
| FO108-1210-12S | 1通道 | 12 | 12 | 88.5 |
| FO108-0610-18S | 1通道 | 6 | 18 | 88.5 |
| FO108-30S | 1通道 | 0 | 30 | 104 |
| FO108-36S | 1通道 | 0 | 36 | 122 |
| FO108-42S | 1通道 | 0 | 42 | 140 |
| FO108-48S | 1通道 | 0 | 48 | 156 |
fo108系列滑环技术规格参数
| 指标名称 \ 类型 | 单模（SM） | 多模（MM） |
| 带宽(nm) | ±50 | |
| 最大插入损耗，23℃(dB) | 1.2 | 0.7 |
| 插入损耗波动(dB) | ≤0.6 | ≤0.4 |
| 回波损耗(dB) | ≥55(不含接头) | ≥40(不含接头) |
| 最大输入功率(W) | 0.5 | |
| 最高转速(rpm) | 2000 | |
| 预估寿命 | >2亿转 | |
| 工作温度(℃) | -20∼60 | |
| 贮存温度(℃) | -50∼85 | |
| 参数 | 数值 | |
| 功率 | 信号 | |
| 额定电压 | 0~440VAC/VDC | 0~440VAC/VDC |
| 绝缘电阻 | ≥1000mΩ/500VDC | ≥1000mΩ/500VDC |
| 导线规格 | AWG17#镀锡铁氟龙 | AWG22#镀锡铁氟龙 |
| 导线长度 | 标准长度300mm(可据要求调整） | |
| 绝缘强度 | 500VAC@50Hz，60s | |
| 动态电阻变化值 | <0.01Ω | |
| 机械技术指标 | |
| 参数 | 数值 |
| 工作寿命 | 8000万转（参考值,视工作环境而定） |
| 额定转速 | 250RPM |
| 工作温度 | -20℃~60℃ |
| 工作湿度 | 0~85% RH |
| 接触材料 | 金-金 |
| 壳体材料 | 铝合金 |
| 转动扭矩 | 0.1N.m (+0.03N.m/6路) |
| 防护等级 | IP51 |
