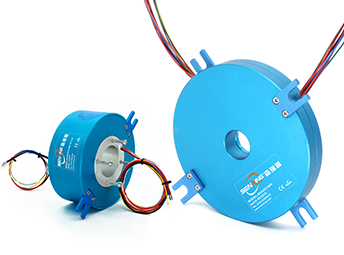

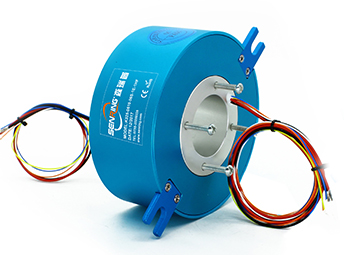

K380系列超薄扁平盘式滑环

产品特点

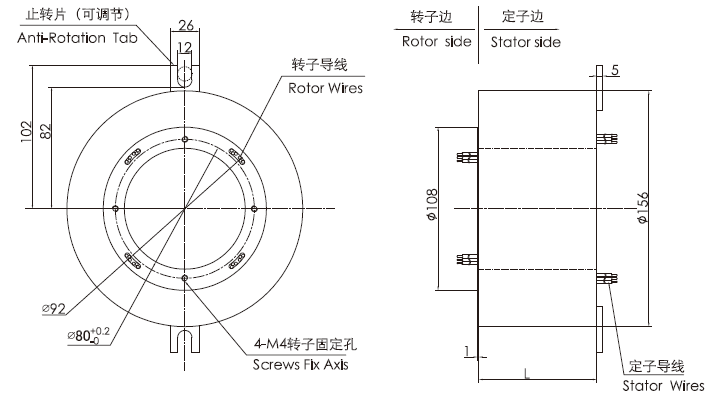

内径80mm，外径156mm；

厚度可选28~88.6mm；

接触材料采用贵金属+超硬镀金处理；

运转稳定，电阻波动小；

可以用于精密信号和电源的混可传输；

弹片触点采用贵金属，具有高稳定性，高可靠性。

型号	信号或5A	10A	20A	厚度 L(mm)
k380-02S	2	0	0	18.2
k380-0210	0	2	0	18.2
k380-0210-02S	2	2	0	31.8
k380-0410	0	4	0	31.8
k380-06S	6	0	0	31
k380-0610	0	6	0	37
k380-0620	0	0	6	37
k380-0210-04S	4	2	0	37
k380-12S	12	0	0	50.2
k380-1210	0	12	0	50.2
k380-1220	0	0	12	50.2
k380-0610-06S	6	6	0	50.2
k380-0620-06S	6	0	6	50.2
k380-18S	18	0	0	69.4
k380-1810	0	18	0	69.4
k380-0610-12S	12	6	0	69.4
k380-1210-06S	6	12	0	69.4
k380-0810-10S	10	8	0	69.4
k380-24S	24	0	0	88.6
k380-2410	0	24	0	88.6
k380-0610-18S	18	6	0	88.6
k380-1210-12S	12	12	0	88.6

*注：N个10A 电流环并起来可作为1路N*10A电流环使用；比如: 2环10A 并起来做作为 1环20A 使用。如需定制内径、外径、厚度、电流路数、信号类型等，请联系森瑞普技术人员。

机械技术指标
参数	数值
工作寿命(参考值)	参考产品选型等级
额定转速	参考产品选型等级
温度(环境范围)	-30℃∼80℃
湿度(环境范围)	0∼85% RH
接触材料	参考产品选型等级
壳体材料	铝合金
转动扭矩	0.1N.m(+0.03N.m/6路)
防护等级	IP51

电气技术指标
参数	数值
	功率	信号
额定电压	0∼440VAC/VDC	0∼240VAC/VDC
绝缘电阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
导线规格	AWG#17镀银铁氟龙	AWG#22镀银铁氟龙
导线长度	标准长度300mm (可根据要求调整）
绝缘强度	500VAC@50Hz，60s
动态电阻变化值	< 0.01Ω

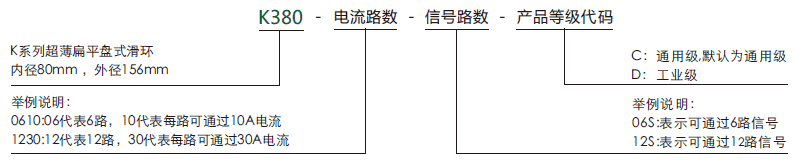

产品等级代号	最高转速	工作寿命	接触材料
C(通用级)	60RPM	300万转	贵金属
D(工业级)	200RPM	1000万转	镀金-镀金

提示：参数仅供参考，视实际工况、安装方式和工作环境等有关。
