3008012系列360旋转气电一体滑环

8进8出，气+电旋转接头，G3/8"接头，10∼12mm大小管径

森瑞普3008系列气电一体滑环是一个8通路气电滑环一体360旋转接头，可360度高速旋转传输8路气液介质，包括压缩空气、蒸汽、真空等多种气体和液体介质。支持4mm、6mm、8mm、10mm、12mm多种气管。3008系列气电一体360旋转接头不仅可以传输气液体，还可以混合传输2A~800A各种电流。具有体积小、重量轻、扭矩小、多个气通路互不干扰等优点。

安装方式产品手册 3D模型技术支持

在线咨询

产品特点: 气电一体滑环，8个气管通路互不干涉；; 可以混合功率动力线、信号线、以太网、USB、工业总线、控制线、电磁阀、感应线等；; 标准为法兰安装形式，可定制空心轴安装；; 能通过的介质有: 压缩空气、氢气、氮气、化学混合气体、蒸汽、冷却水、热水、热油、石油、硫酸、饮料等。

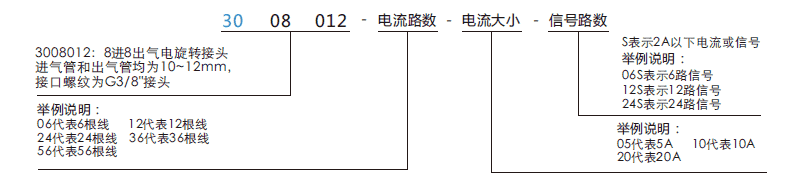

订购型号说明

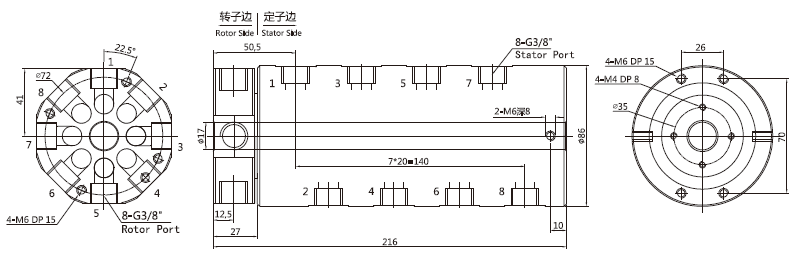

外形图纸

标准型号列表

型号	气管数量	接口尺寸	可适应气管
3008012	8进8出	G3/8"	10∼12mm

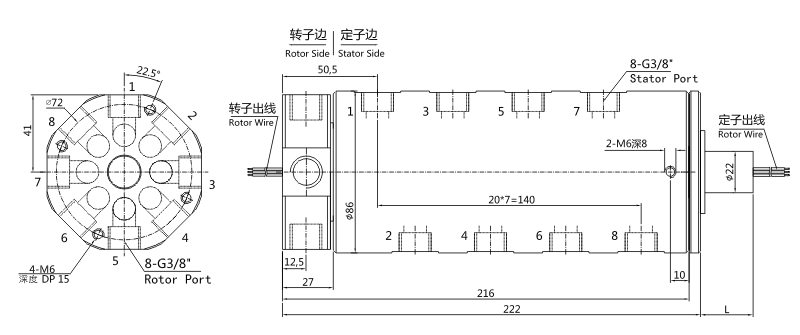

外形图纸

标准型号列表

型号	气管数量	接口尺寸	可适应气管	信号(2A)路数	L长度(mm)
3008012-06S	8进8出	G3/8"	10∼12mm	6	14
3008012-12S	8进8出	G3/8"	10∼12mm	12	21
3008012-24S	8进8出	G3/8"	10∼12mm	24	35
3008012-36S	8进8出	G3/8"	10∼12mm	36	52.3
3008012-56S	8进8出	G3/8"	10∼12mm	56	82

外形图纸

标准型号列表

型号	气管数量	接口尺寸	可适应气管	电流(10A)路数	信号(5A)路数	L长度(mm)
3008012-0605	8进8出	G3/8"	10∼12mm	0	6	48
3008012-0610	8进8出	G3/8"	10∼12mm	6	0	48
3008012-1205	8进8出	G3/8"	10∼12mm	0	12	72
3008012-0610-0605	8进8出	G3/8"	10∼12mm	6	6	72
3008012-1210	8进8出	G3/8"	10∼12mm	12	0	72
3008012-0610-1205	8进8出	G3/8"	10∼12mm	6	12	96
3008012-1210-0605	8进8出	G3/8"	10∼12mm	12	6	96
3008012-1805	8进8出	G3/8"	10∼12mm	0	18	96
3008012-1810	8进8出	G3/8"	10∼12mm	18	0	96
3008012-0610-1805	8进8出	G3/8"	10∼12mm	6	18	120
3008012-2405	8进8出	G3/8"	10∼12mm	0	24	120
3008012-2410	8进8出	G3/8"	10∼12mm	24	0	120
3008012-3605	8进8出	G3/8"	10∼12mm	0	36	168
3008012-1210-2405	8进8出	G3/8"	10∼12mm	12	24	168
3008012-3610	8进8出	G3/8"	10∼12mm	36	0	168
3008012-4805	8进8出	G3/8"	10∼12mm	0	48	216
3008012-1210-3605	8进8出	G3/8"	10∼12mm	12	36	216
3008012-4810	8进8出	G3/8"	10∼12mm	48	0	216
3008012-6005	8进8出	G3/8"	10∼12mm	0	60	264
3008012-1210-4805	8进8出	G3/8"	10∼12mm	12	48	264
3008012-7205	8进8出	G3/8"	10∼12mm	0	72	312
3008012-2410-4805	8进8出	G3/8"	10∼12mm	24	48	312
3008012-8405	8进8出	G3/8"	10∼12mm	0	84	360
3008012-2410-6005	8进8出	G3/8"	10∼12mm	20	60	360
3008012-9605	8进8出	G3/8"	10∼12mm	0	96	408
3008012-10805	8进8出	G3/8"	10∼12mm	0	108	456
3008012-12005	8进8出	G3/8"	10∼12mm	0	120	504

3008012系列滑环技术规格参数

气管数量	8进8出
气管大小	G3/8"牙支持(10∼12mm气管)
机械技术指标
参数	数值
工作寿命	参考产品等级表
最高转速	参考产品等级表
工作温度	-30℃∼80℃
工作湿度	0∼85% RH
接触材料	贵金属接触
壳体材料	铝合金

最大压力	正压：1Mpa，真空：-90kPa
扭矩	<0.8N.m
电气技术指标
参数	数值
	功率	信号
额定电压	0∼440VAC/VDC	0∼440VAC/VDC
绝缘电阻	<500MΩ/300VDC	<500MΩ/300VDC
导线规格	AWG17#镀银铁氟龙	AWG22#镀银铁氟龙
导线长度	标准长度250mm（可根据要求调整）
绝缘强度	500VAC@50Hz，6s
动态电阻变化值	<0.01Ω
防护等级	IP51

3008012产品等级

产品等级代号	最高转速	工作寿命	型号举例
C（通用级）	连续200RPM，间歇1000RPM	1000万转	3008012-C
D（工业级，默认不写）	连续250RPM，间歇1500RPM	2000万转	3008012 或者 3008012-D

提示：参数仅供参考，视实际工况、安装方式和工作环境等有关。
