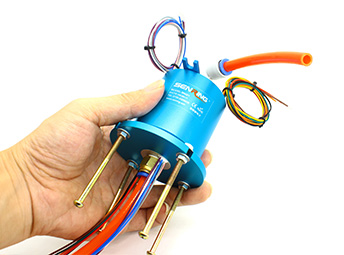

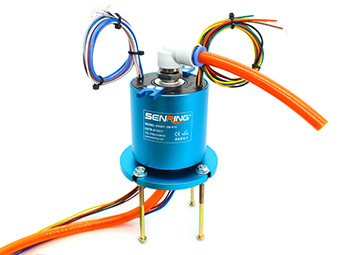

- 产品特点
- 单通路气动回转接头，外径35mm，M5螺纹，可选4和6mm气管；
- 可以混合功率动力线、信号线、以太网、工业总线、控制线、电磁阀、感应线等；
- 标准为法兰安装形式，可定制空心轴安装；
- 能通过的介质有: 压缩空气、氢气、氮气、化学混合气体、蒸汽、冷却水、热水、热油、石油、硫酸、饮料等。

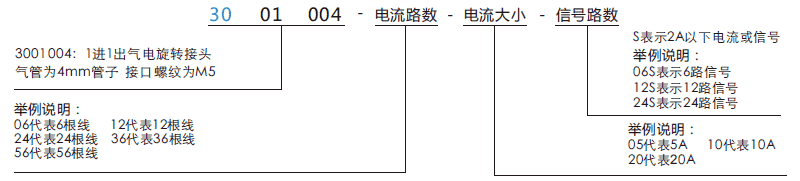

订购型号说明

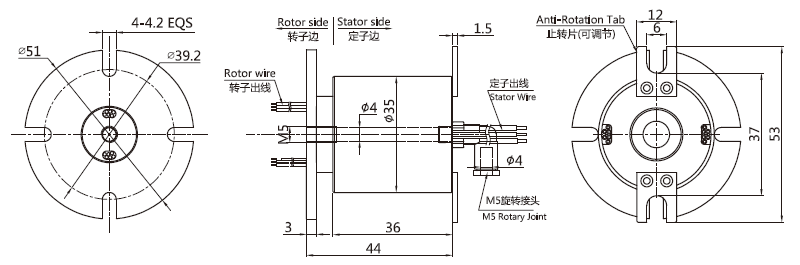

外形图纸
标准型号列表
| 型号 | 气管 数量 |
10A 线路数 |
信号或 5A线路数 |
长度 L(mm) |
| 3001004-06S | 1进1出 | 0 | 6 | 36 |
| 3001004-08S | 1进1出 | 0 | 8 | 36 |
| 3001004-0610 | 1进1出 | 6 | 0 | 36 |
| 3001004-12S | 1进1出 | 0 | 12 | 36 |
3001004系列滑环技术规格参数
| 气管数量 | 1进1出 |
| 气管大小 | M5牙 支持（4~6mm气管） |
| 机械技术指标 | |
| 参数 | 数值 |
| 工作寿命 | 参考产品等级 |
| 最高转速 | 参考产品等级 |
| 工作温度 | -30℃∼80℃ |
| 工作湿度 | 0∼85% RH |
| 接触材料 | 贵金属接触 |
| 壳体材料 | 铝合金 |
| 最大压力 | 正压：1Mpa，真空：-90kPa | |
| 扭矩 | <0.2N.m | |
| 电气技术指标 | ||
| 参数 | 数值 | |
| 功率 | 信号 | |
| 额定电压 | 0∼440VAC/VDC | 0∼440VAC/VDC |
| 绝缘电阻 | <500MΩ/300VDC | <500MΩ/300VDC |
| 导线规格 | AWG22#镀银铁氟龙 | AWG22#镀银铁氟龙 |
| 导线长度 | 标准长度200mm（可根据要求调整） | |
| 绝缘强度 | 500VAC@50Hz，6s | |
| 动态电阻变化值 | <0.01Ω | |
| 防护等级 | IP51 | |
3001004产品等级
| 产品等级代号 | 最高转速 | 工作寿命 | 型号举例 |
| C（通用级） | 连续200RPM，间歇1000RPM | 1000万转 | 3001004-C |
| D（工业级，默认不写） | 连续250RPM，间歇1500RPM | 3000万转 | 3001004 或者 3001004-D |
