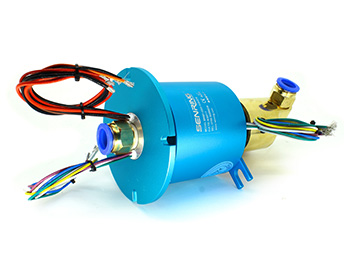

3001015系列单通路电气一体滑环

1进1出，气+电旋转接头，G1/2"接头，10∼15mm大小管径

森瑞普3001气动旋转接头是一个单通路电气一体滑环，可360度旋转传输压缩空气、蒸汽、真空等多种气体介质。支持4mm、6mm、8mm、10mm、12mm多种气管。3001系列单通路360度旋转通气接头不仅可以传输气体，还可以混合传输2A~800A各种电流。具有体积小、重量轻、扭矩小等优点。

安装方式产品手册 3D模型技术支持

在线咨询

产品特点: 单通路电气一体滑环，外径86mm，G1/2螺纹，支持10~15mm气管；; 可以混合功率动力线、信号线、以太网、USB、工业总线、控制线、电磁阀、感应线等；; 标准为法兰安装形式，可定制空心轴安装；; 能通过的介质有: 压缩空气、氢气、氮气、化学混合气体、蒸汽、冷却水、热水、热油、石油、硫酸、饮料等。

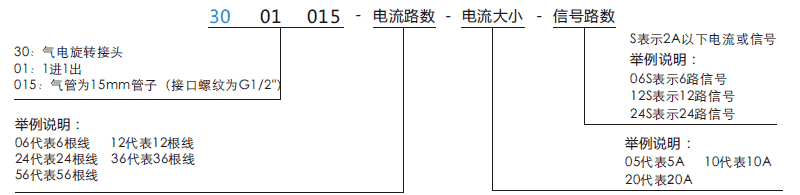

订购型号说明

外形图纸

标准型号列表

型号	气管数量	10A 线路数	信号或 5A线路数	长度 L(mm)
3001015-02S	1进1出	0	2	32
3001015-0210	1进1出	2	0	32
3001015-03S	1进1出	0	3	36
3001015-0310	1进1出	3	0	36
3001015-06S	1进1出	0	6	48
3001015-0210-04S	1进1出	2	4	48
3001015-0410-02S	1进1出	4	2	48
3001015-0610	1进1出	6	0	48
3001015-12S	1进1出	0	12	72
3001015-0210-10S	1进1出	2	10	72
3001015-0310-09S	1进1出	3	9	72
3001015-0610-06S	1进1出	6	6	72
3001015-0810-04S	1进1出	8	4	72
3001015-1010-02S	1进1出	10	2	72
3001015-1210	1进1出	12	0	72
3001015-18S	1进1出	0	18	96
3001015-0210-16S	1进1出	2	16	96
3001015-0410-14S	1进1出	4	14	96
3001015-0610-12S	1进1出	6	12	96
3001015-0810-10S	1进1出	8	10	96
3001015-1010-08S	1进1出	10	8	96
3001015-1210-06S	1进1出	12	6	96
3001015-1410-04S	1进1出	14	4	96
3001015-1610-02S	1进1出	16	2	96
3001015-24S	1进1出	0	24	120
3001015-0410-20S	1进1出	4	20	120
3001015-0610-18S	1进1出	6	18	120
3001015-1210-12S	1进1出	12	12	120
3001015-1810-06S	1进1出	18	6	120
3001015-2410	1进1出	24	0	120
3001015-30S	1进1出	0	30	144
3001015-0610-24S	1进1出	6	24	144
3001015-1210-18S	1进1出	12	18	144
3001015-1810-12S	1进1出	18	12	144
3001015-2410-06S	1进1出	24	6	144
3001015-3010	1进1出	30	0	144
3001015-36S	1进1出	0	36	168
3001015-0610-30S	1进1出	6	30	168
3001015-1210-24S	1进1出	12	24	168
3001015-3610	1进1出	36	0	168
3001015-42S	1进1出	0	42	192
3001015-0610-36S	1进1出	6	36	192
3001015-1210-30S	1进1出	12	30	192
3001015-48S	1进1出	0	48	216
3001015-0610-42S	1进1出	6	42	216
3001015-1010-38S	1进1出	10	38	214
3001015-1210-36S	1进1出	12	36	216
3001015-1810-30S	1进1出	18	30	216
3001015-2410-24S	1进1出	24	24	216
3001015-60S	1进1出	0	60	264
3001015-0610-54S	1进1出	6	54	264
3001015-1010-50S	1进1出	10	50	264
3001015-72S	1进1出	0	72	312
3001015-96S	1进1出	0	96	408

3001015系列滑环技术规格参数

气管数量	1进1出
气管大小	15mm气管G1/2"牙
机械技术指标
参数	数值
工作寿命	2000万转（参考值，视工作环境而定）
最高转速	连续旋转250转/分钟，间歇旋转1000转/分钟
工作温度	-30℃∼80℃
工作湿度	0∼85% RH
接触材料	贵金属接触
壳体材料	铝合金

最大压力	正压：10Mpa，真空：-1.5kPa
扭矩	0.2N.m
电气技术指标
参数	数值
	功率	信号
额定电压	0∼440VAC/VDC	0∼440VAC/VDC
绝缘电阻	<500MΩ/300VDC	<500MΩ/300VDC
导线规格	AWG17#镀银铁氟龙	AWG22#镀银铁氟龙
导线长度	标准长度250mm（可根据要求调整）
绝缘强度	500VAC@50Hz，6s
动态电阻变化值	<0.01Ω
防护等级	IP51
