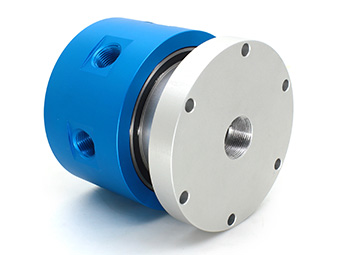

3801015(1分8旋转气接头，1进8出电气滑环)

1进8出，气+电旋转接头，15mm进气管，G1/2"接口，8mm出气管，G1/8"接口

森瑞普3801015系列是一个标准的1进8出气动旋转接头，1通路15mm进气管，分成8个8mm出气管，也叫1分8旋转接头。3801015可以当1进2出、1进3出、1进4出、1进6出等1进多出电气旋转接头使用，也可以按要求单独定制这些1分多的规格。支持气体、液体混合传输，可选气动一体。

安装方式产品手册 3D模型技术支持

在线咨询

产品特点: 1分8：1个进气管，8个出气管；; 气管支持15mm气管，出气管支持6~8mm气管；; 可混合功率动力线、信号线、以太网、USB、工业总线、控制线、电磁阀、感应线等；; 标准为法兰安装形式，可定制空心轴安装；; 能通过的介质有: 压缩空气、氢气、氮气、化学混合气体、蒸汽、冷却水、热水、热油、石油、硫酸、饮料等。

订购型号说明

外形图纸

标准型号列表

型号	气管数量	接口尺寸	可适应气管
3801015	1进8出	进气G1/2",出气G1/8"	进气管15mm，出气管8mm

外形图纸

标准型号列表

型号	气管数量	10A 线路数	信号或 5A线路数	长度 L(mm)
3801015-02S	1进8出	0	2	32
3801015-0210	1进8出	2	0	32
3801015-03S	1进8出	0	3	36
3801015-0310	1进8出	3	0	36
3801015-06S	1进8出	0	6	48
3801015--0210-04S	1进8出	2	4	48
3801015-0410-02S	1进8出	4	2	48
3801015-0610	1进8出	6	0	48
3801015-12S	1进8出	0	12	72
3801015-0210-10S	1进8出	2	10	72
3801015-0310-09S	1进8出	3	9	72
3801015-0610-06S	1进8出	6	6	72
3801015--0810-04S	1进8出	8	4	72
3801015-1010-02S	1进8出	10	2	72
3801015-1210	1进8出	12	0	72
3801015-18S	1进8出	0	18	96
3801015-0210-16S	1进8出	2	16	96
3801015-0410-14S	1进8出	4	14	96
3801015-0610-12S	1进8出	6	12	96
3801015-0810-10S	1进8出	8	10	96
3801015-1010-08S	1进8出	10	8	96
3801015-1210-06S	1进8出	12	6	96
3801015-1410-04S	1进8出	14	4	96
3801015-1610-02S	1进8出	16	2	96
3801015-24S	1进8出	0	24	120
3801015-0410-20S	1进8出	4	20	120
3801015-0610-18S	1进8出	6	18	120
3801015-1210-12S	1进8出	12	12	120
3801015-1810-06S	1进8出	18	6	120
3801015-2410	1进8出	24	0	120
3801015-30S	1进8出	0	30	144
3801015-0610-24S	1进8出	6	24	144
3801015-1210-18S	1进8出	12	18	144
3801015-1810-12S	1进8出	18	12	144
3801015-2410-06S	1进8出	24	6	144
3801015-3010	1进8出	30	0	144
3801015-36S	1进8出	0	36	168
3801015-0610-30S	1进8出	6	30	168
3801015-1210-24S	1进8出	12	24	168
3801015-3610	1进8出	36	0	168
3801015-42S	1进8出	0	42	192
3801015-0610-36S	1进8出	6	36	192
3801015-1210-30S	1进8出	12	30	192
3801015-48S	1进8出	0	48	216
3801015-0610-42S	1进8出	6	42	216
3801015-1010-38S	1进8出	10	38	216
3801015-1210-36S	1进8出	12	36	216
3801015-1810-30S	1进8出	18	30	216
3801015-2410-24S	1进8出	24	24	216
3801015-60S	1进8出	0	60	264
3801015-0610-54S	1进8出	6	54	264
3801015-1010-50S	1进8出	10	50	264
3801015-72S	1进8出	0	72	312
3801015-96S	1进8出	0	96	408

3801015系列滑环技术规格参数

气管数量	1进8出
气管大小	进气(15mm气管 G1/2”接口) 出气(8mm气管 G1/8”接口)
机械技术指标
参数	数值
工作寿命	参考产品等级表
最高转速	参考产品等级表
工作温度	-30℃∼80℃
工作湿度	0∼85% RH
接触材料	贵金属接触

最大压力	正压：1Mpa，真空：-90kPa
扭矩	<0.35N.m
电气技术指标
参数	数值
	功率	信号
额定电压	0∼440VAC/VDC	0∼440VAC/VDC
绝缘电阻	<500MΩ/300VDC	<500MΩ/300VDC
导线规格	AWG17#镀银铁氟龙	AWG22#镀银铁氟龙
导线长度	标准长度250mm（可根据要求调整）
绝缘强度	500VAC@50Hz，6s
动态电阻变化值	<0.01Ω
防护等级	IP51
壳体材料	铝合金

3801015产品等级

产品等级代号	最高转速	工作寿命	型号举例
C（通用级）	连续200RPM，间歇1000RPM	1000万转	3801015-0610-C
D（工业级，默认不写）	连续250RPM，间歇1500RPM	2000万转	3801015-0610 或者 3801015-0610-D

提示：参数仅供参考，视实际工况、安装方式和工作环境等有关。
