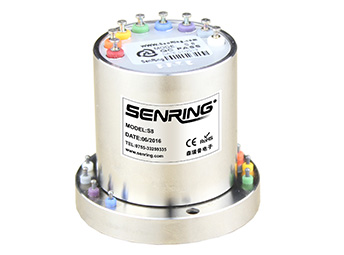

- 产品特点
- 最高转速：12000转/分钟；
- 稳定传输2~16路0.1~1A信号；
- 孔径：实心无孔，转子外径：41.2mm，定子外径：31mm，详见图纸；
- 采用高温合金和复合材料，无需冷却；
- 一体化结构设计，安装方便，同心度高；
- 典型应用：航空发动机转速测试、汽车半轴及传动轴扭矩测试系统；
订购型号说明

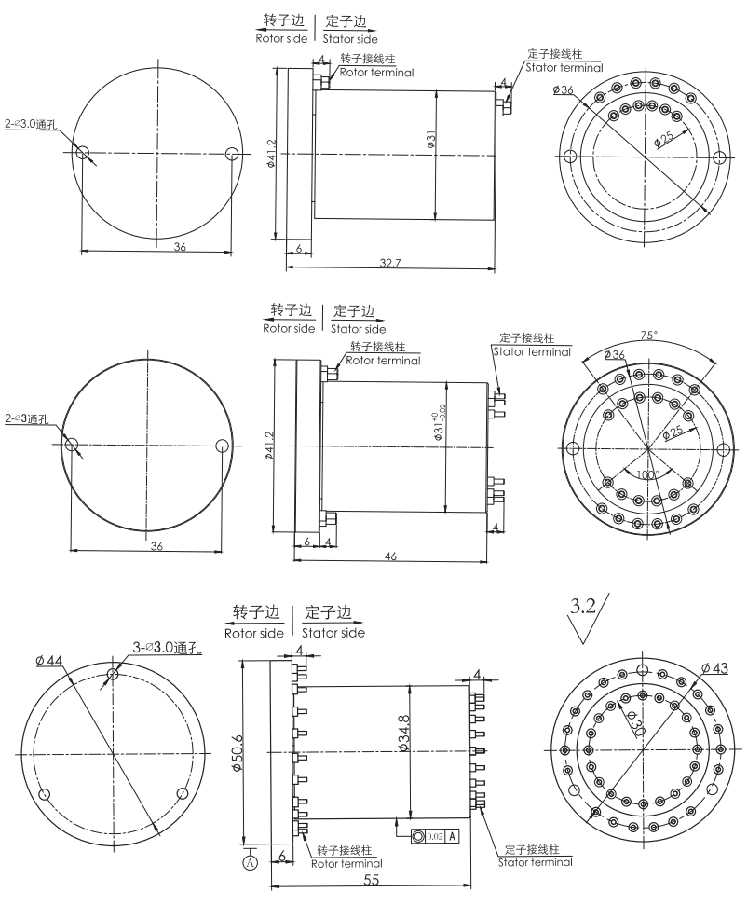

外形图纸
g000系列滑环技术规格参数
| 机械技术指标 | |
| 参数 | 数值 |
| 额定转速 | 12000RPM |
| 工作温度 | -30℃∼80℃ |
| 工作湿度 | 0~85%RH |
| 接触材料 | 参考产品等级选型表 |
| 壳体材料 | 铝合金 |
| 转动扭矩 | 0.05N.m；+0.02N.m/6路 |
| 防护等级 | IP51 |
| 电气技术指标 | |
| 参数 | 数值 |
| 额定电压 | 0∼240VAC/VDC |
| 绝缘电阻 | ≥300MΩ/300VDC |
| 导线规格 | 接线柱 |
| 导线长度 | 标准长度300mm（可根据要求调整） |
| 绝缘强度 | 300VAC@50Hz，60s |
| 动态电阻变化值 | < 0.01 |
| 认证 | ROHS、ΩCE |
相关产品推荐
- G000系列超高速导电滑环（最高转速...
- 型号: G000
- 规格书（PDF）: G000.pdf
