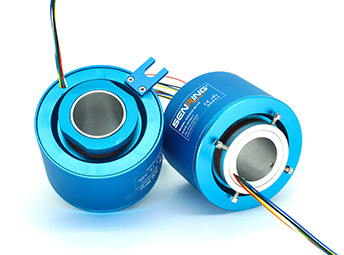

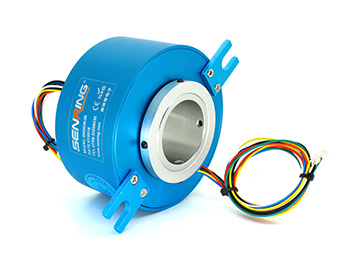

G038系列超高速导电滑环（最高转速：5000转/分钟）

孔径38.1mm，6~12路5A电流

森瑞普G038-12系列高速集电环的最高转速可达5000转每分钟，属于空心轴高速滑环的一种。G038-12系列高转速集流环的过孔直径38.1mm，外径99mm，结构紧凑，重量轻，防护等级高，采用特殊高温合金和复合材料，确保滑环能够长时间不间断的高速旋转而无需冷却。主要应用于实验室及各种检测装置等需要高速旋转传输信号的装置中导电和传输数据信号和控制信号。

安装方式产品手册 3D模型技术支持

在线咨询

产品特点: 最高转速：5000转/分钟；; 稳定传输12路5A信号；; 孔径：38.1mm,外径：99mm；; 采用高温合金和复合材料，无需冷却；; 一体化结构设计，安装方便，同心度高；; 典型应用：实验室及各种检测装置等需要高速旋转传输信号的装置；

订购型号说明

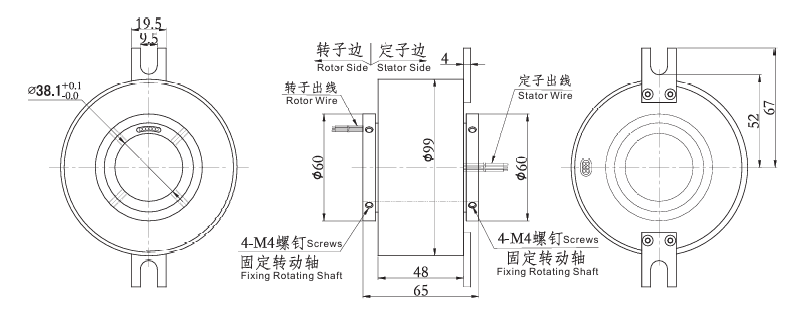

外形图纸

标准型号列表

型号	电流路数(10A	长度 L(mm)
G038-06	6	65
G038-12	12	89

g038系列滑环技术规格参数

机械技术指标
参数	数值
额定转速	5000RPM
工作温度	-30℃∼80℃
工作湿度	0~85%RH
接触材料	参考产品等级选型表
壳体材料	铝合金
转动扭矩	0.05N.m；+0.02N.m/6路
防护等级	IP51

电气技术指标
参数	数值
额定电压	0∼440VAC/VDC
绝缘电阻	≥1000MΩ/500VDC
导线规格	AWG22#镀银铁氟龙
导线长度	标准长度300mm（可根据要求调整）
绝缘强度	800VAC@50Hz，60s
动态电阻变化值	< 0.01Ω
认证	RoHS、CE
