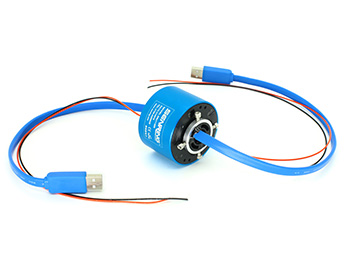

UH1256-01系列USB2.0信号滑环

1组USB2.0线+1~24路功率电流/信号

森瑞普UH1256-01系列单通道USB旋转接头，内径12.7mm，外径56mm，可以360度旋转传输1路USB2.0信号，可混合传输1~20路功率/电流/信号，可以稳定传输IEEE1394和各种USB信号。SNU11系列单通道USB滑环具有信号传输稳定、不丢包、不串码、回损小、插入损耗小等优点，滑环的孔径为12.7mm，可适用于任意旋转轴径小于12.7mm的360度旋转装置。SNU11系列USB滑环是森瑞普的标准型号，有库存，通用性强，如果需要定制特殊规格型号，请联系森瑞普技术人员。

安装方式产品手册 3D模型技术支持

在线咨询

产品特点: 标准USB公母插口接头，也可定制接头；; 稳定传输1路USB2.0信号；; 可混合传输1~20路功率/电流/信号；; 滑环孔径：12.7mm，外径：56mm；; 可混合导电并传输IEEE 1394、以太网、USB2.0等多种信号；; 可与电流通道或者气液旋转接头共同工作；

订购型号说明

外形图纸

标准型号列表

型号	信号/电流通路数			USB2.0通道数	长度L(mm)
型号	0~2A	功率（10A）	功率（20A）	USB2.0通道数	长度L(mm)
UH1256-01-02S	2	0	0	1	38
UH1256-01-0210	0	2	0	1	38
UH1256-01-08S	8	0	0	1	55
UH1256-01-0810	0	8	0	1	55
UH1256-01-0210-06S	6	2	0	1	55
UH1256-01-0410-04S	4	4	0	1	55
UH1256-01-14S	14	0	0	1	71.5
UH1256-01-1410	0	14	0	1	71.5
UH1256-01-0410-10S	10	4	0	1	71.5
UH1256-01-0810-06S	6	8	0	1	71.5
UH1256-01-20S	20	0	0	1	88.5

*注：N个10A电流环并起来可作为1路N*10A电流环使用，以此类推，比如: 2环10A并起来做作为1路20A使用。如需定制USB和功率/信号通路数，或混合其他信号，请联系森瑞普销售人员。

uh1256-01系列滑环技术规格参数

USB路数	1路USB2.0线
机械技术指标
参数	数值
工作寿命	参考产品等级选型表
额定转速	参考产品等级选型表
工作温度	-30℃∼80℃
工作湿度	0∼85% RH
接触材料	参考产品选型等级
壳体材料	铝合金
转动扭矩	0.1N.m(+0.03N.m/6路)
材料	RoHS 认证

接头类型	两端USB2.0公头(可选母头)
电气技术指标
参数	数值
	功率	信号
额定电压	0∼440VAC/VDC	0∼440VAC/VDC
绝缘电阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
导线规格	AWG17#镀银铁氟龙	AWG22#镀银铁氟龙
导线长度	标准长度300mm（可根据要求调整）
绝缘强度	500VAC@50Hz，60s
动态电阻变化值	< 0.01Ω
CE 认证	是

uh1256-01产品等级

产品等级代号	最高转速	工作寿命	接触材料
C（通用级）	250RPM	2000万转	贵金属
D（工业级）	600RPM	8000万转	镀金-镀金

提示：参数仅供参考，视实际工况、安装方式和工作环境等有关。
