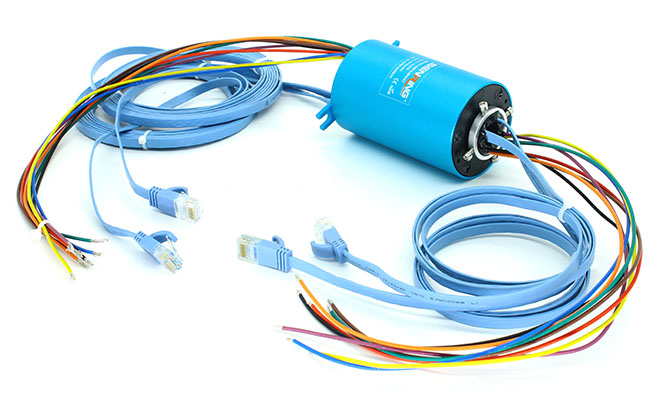

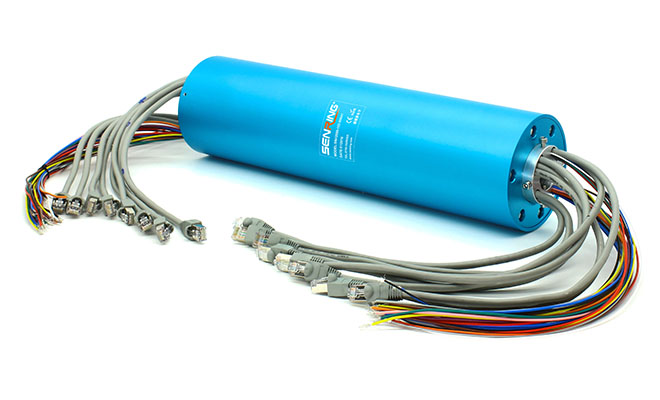

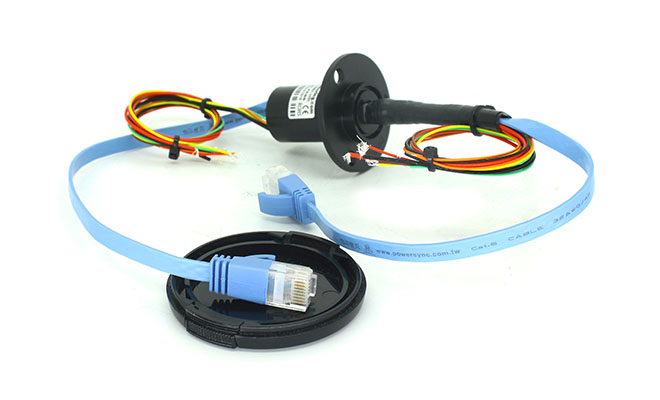

E系列100M/1000M以太网滑环
森瑞普千兆以太网滑环是专门针对千兆以太网信号设计，用来传输100M/1000M以太网信号，具有网络信号传输稳定，不丢包，无延时等优点。
- 特点
- 提供RJ45接头直接插拔；
- 按照标准的网线接线模式；
- 最多可同时传输8个以太网通道；
- 也可与电流通道或者气液旋转接头共同工作；
- 主要能传输以太网(10M / 100M / 1000M BaseT)；
- 接触部分采用稀有金属+镀硬金处理工艺，保证耐磨和抗氧化，从而保证了超长的使用寿命。
型号列表
| 型号 | 孔径 | 外径 | 100M/1000M以太网路数 | 功率/信号通路 | |
| EM022 |  |
实心无孔 | 22mm | 1∼2 | 1∼16 |
| EH1256-01 | |
12.7mm | 56mm | 1 | 1∼24 |
| EH1256-02 | |
12.7mm | 56mm | 2 | 1∼24 |
| EH2586-01 | |
25.4mm | 86mm | 1 | 1∼48 |
| EH2586-02 | |
25.4mm | 86mm | 2 | 1∼48 |
| EH3899-01 | |
38.1mm | 99mm | 1 | 1∼56 |
| EH3899-02 | |
38.1mm | 99mm | 2 | 1∼56 |
| EH50119-01 | |
50mm | 119mm | 1 | 1∼72 |
| EH50119-02 | |
50mm | 119mm | 2 | 1∼72 |
订购型号说明
| E | - | 外形尺寸 | - | 以太网路数 | - | 电流路数 | - | 信号路数 | - | 产品等级 |
E：100M/1000M以太网滑环
M表示实心无孔
H表示滑环中间通孔
举例说明
M022：表示外径22mm（实心无孔）
H1256：内径12.7mm，外径56mm
H2586：内径25.4mm，外径86mm
H3899：内径38.1mm，外径99mm
H50119：内径50mm，外径119mm
H表示滑环中间通孔
举例说明
M022：表示外径22mm（实心无孔）
H1256：内径12.7mm，外径56mm
H2586：内径25.4mm，外径86mm
H3899：内径38.1mm，外径99mm
H50119：内径50mm，外径119mm
举例说明
01：表示2组千兆网线
02：表示2组千兆网线
01：表示2组千兆网线
02：表示2组千兆网线
举例说明
0610表示6路（每路10A）电流
1210表示12路（每路20A）电流
0610表示6路（每路10A）电流
1210表示12路（每路20A）电流
举例说明
06S表示可通过6路信号
S表示信号线
12S表示可通过12路信号
S表示信号线
06S表示可通过6路信号
S表示信号线
12S表示可通过12路信号
S表示信号线
举例说明
C 通用级（默认）
D 工业级
C 通用级（默认）
D 工业级
举例说明
EM022-12：E表示千兆以太网滑环，M022表示滑环为（实心无孔）外径为22mm，12见型号列表；
EH1256-01-0310-04S：E表示千兆以太网滑环，H1256表示滑环为（中间通孔）内径为12.7mm，外径56mm，01表示可通过1组千兆网线，0310表示3路（每路10A）电流，04S表示4路信号。
各环路导线色码表
| 环码 | 色码 | 环码 | 色码 |
| 1 | 黑 | 13 | 白黑 |
| 2 | 褐 | 14 | 白褐 |
| 3 | 红 | 15 | 白红 |
| 4 | 橙 | 16 | 白橙 |
| 5 | 黄 | 17 | 白黄 |
| 6 | 绿 | 18 | 白绿 |
| 7 | 蓝 | 19 | 白蓝 |
| 8 | 紫 | 20 | 白紫 |
| 9 | 灰 | 21 | 白灰 |
| 10 | 白 | 22 | 黑红 |
| 11 | 粉红 | 23 | 黑褐 |
| 12 | 浅蓝 | 24 | 透明 |
