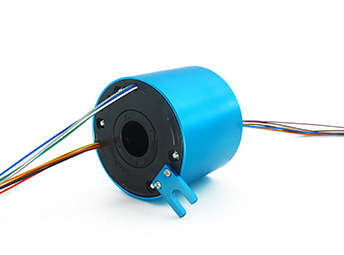

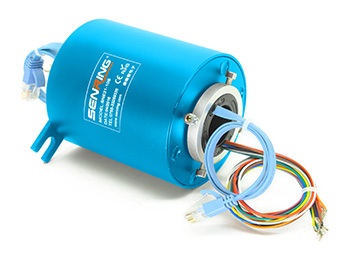

EH3899-01系列单通路千兆网线旋转接头

产品特点

标准RJ45接头，可选RJ45母头；

稳定传输单通路千兆以太网信号，最多可同时传输8个以太网通道；

可混合传输1~58路功率/电流/信号；

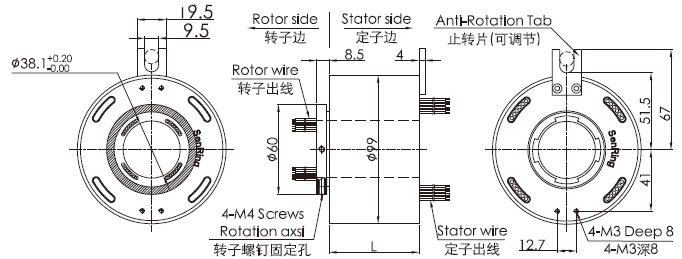

滑环孔径：38.1mm，外径：99mm；

主要能传输以太网(10M / 100M / 1000M BaseT)；

具有传输稳定、不丢包、不串码、回损小、插入损耗小等优点；

型号	功率/电流通路数			千兆以太网	长度 L(mm)
	信号(0∼2A)	功率（10A）	功率（20A）
EH3899-01-0210	0	2	0	1	72
EH3899-01-04S	4	0	0	1	72
EH3899-01-0410	0	4	0	1	72
EH3899-01-0420	0	0	4	1	72
EH3899-01-10S	10	0	0	1	96
EH3899-01-0210-08S	8	2	0	1	96
EH3899-01-0610-04S	4	6	0	1	96
EH3899-01-16S	16	0	0	1	120
EH3899-01-1610	0	16	0	1	120
EH3899-01-0410-12S	12	4	0	1	120
EH3899-01-0810-08S	8	8	0	1	120
EH3899-01-22S	22	0	0	1	144
EH3899-01-0410-18S	18	4	0	1	144
EH3899-01-2210	0	22	0	1	144
EH3899-01-28S	28	0	0	1	168
EH3899-01-40S	40	0	0	1	216
EH3899-01-58S	58	0	0	1	288

*注：N个10A电流环并起来可作为1路N*10A电流环使用，以此类推，比如: 2环10A并起来做作为1路20A使用。如需定制以太网和功率/信号通路数，或混合其他信号，请联系森瑞普销售人员。

以太网	1组千兆以太网
机械技术指标
参数	数值
工作寿命	参考产品等级选型表
额定转速	参考产品等级选型表
工作温度	-30℃∼80℃
工作湿度	0∼85% RH
接触材料	参考产品等级选型表
壳体材料	铝合金
转动扭矩	0.1N.m(+0.03N.m/6路)
防震级别	MIL-STD-810E
材料	RoHS 认证

接头类型	两端RJ45公头(可选母头)
电气技术指标
参数	数值
	功率	信号
额定电压	0∼440VAC/VDC	0∼440VAC/VDC
绝缘电阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
导线规格	AWG17#镀银铁氟龙	AWG22#镀银铁氟龙
导线长度	标准长度300mm（可根据要求调整）
绝缘强度	500VAC@50Hz，60s
动态电阻变化值	< 0.01Ω
电气噪声	<10 毫欧
CE 认证	是

产品等级代号	最高转速	工作寿命	接触材料
C（通用级）	250RPM	2000万转	贵金属
D（工业级）	600RPM	8000万转	镀金-镀金

提示：参数仅供参考，视实际工况、安装方式和工作环境等有关。
