100M/1000M以太网滑环

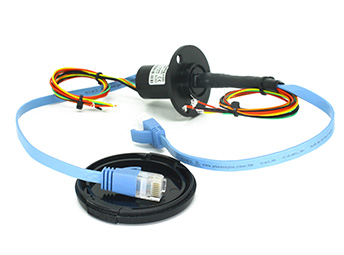

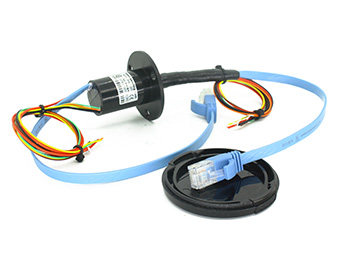

EM022系列微型千兆网线滑环(1~2路百兆/千兆网线)

1~2组100M/1000M以太网线+2~16路功率电流/信号

森瑞普EM022系列千兆网线滑环可以360度旋转传输1~2路千兆以太网信号的整体式精密导电滑环,滑环为实心无孔,外径22mm,能混合传输1~16路2~20A电流,可混合USB、HDMI等其它信号。与市面同等规格产品相比,具有传输稳定,不丢包,不串码,回损小,插入损耗小等优点。美国军工镀层技术,贵金属+超硬镀金处理、超低的BER误码率和超高的信噪比。

安装方式 产品手册 3D模型 技术支持

在线咨询
产品特点
标准RJ45接头,可选RJ45母头;
稳定传输1~2路100M/1000M以太网信号;
可混合传输1~16路功率/电流/信号;
滑环孔径:实心无孔,外径:22mm;
具有传输稳定、不丢包、不串码、回损小、插入损耗小等优点;
美国军工镀层技术,超低的BER误码率和超高的信噪比;

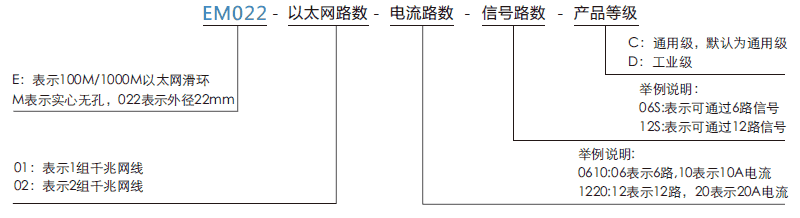

订购型号说明
em022EM022系列微型千兆网线滑环(1~2路百兆/千兆网线)系列滑环特点

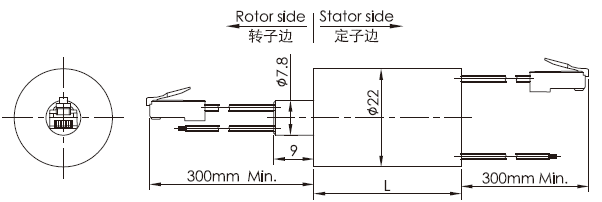

外形图纸
em022EM022系列微型千兆网线滑环(1~2路百兆/千兆网线) 系列滑环外形图纸
标准型号列表
型号 功率/电流通路数 以太网通路数 长度 L(mm)
信号(2A) 功率(5A) 功率(20A) 百兆以太网 千兆以太网
EM022-06 0 0 0 1 0 19
EM022-12 6 0 0 1 0 26
EM022-12V 0 2 0 1 0 26
EM022-12G 0 0 0 0 1 26
EM022-18 12 0 0 1 0 33
EM022-18V 6 2 0 1 0 33
EM022-18X 2 0 2 1 0 33
EM022-18G 6 0 0 0 1 33
EM022-18GV 0 2 0 0 1 33
EM022-24 18 0 0 1 0 40
EM022-24V 12 2 0 1 0 40
EM022-24X 8 0 2 1 0 40
EM022-24G 12 0 0 0 1 40
EM022-24GV 6 2 0 0 1 40
EM022-24GX 2 0 2 0 1 40
EM022-24GG 0 0 0 0 2 40

*注:N个10A电流环并起来可作为1路N*10A电流环使用,以此类推,比如: 2环10A并起来做作为1路20A使用。如需定制以太网和功率/信号通路数,或混合其他信号,请联系森瑞普销售人员。

em022系列滑环技术规格参数
以太网 1~2路100M/1000M以太网
机械技术指标
参数 数值
工作寿命 参考产品等级选型表
额定转速 参考产品等级选型表
工作温度 -30℃∼80℃
工作湿度 0∼85% RH
接触材料 参考产品等级选型表
壳体材料 铝合金
转动扭矩 0.1N.m(+0.03N.m/6路)
防震级别 MIL-STD-810E
材料 RoHS 认证
接头类型 两端RJ45公头(可选母头)
电气技术指标
参数 数值
功率 信号
额定电压 0∼440VAC/VDC 0∼440VAC/VDC
绝缘电阻 ≥1000MΩ/500VDC ≥1000MΩ/500VDC
导线规格 AWG17#镀银铁氟龙 AWG22#镀银铁氟龙
导线长度 标准长度200mm(可根据要求调整)
绝缘强度 500VAC@50Hz,60s
动态电阻变化值 < 0.01Ω
电气噪声 <10 毫欧
CE 认证
em022产品等级
产品等级代号 最高转速 工作寿命 接触材料
C(通用级) 250RPM 2000万转 贵金属
D(工业级) 600RPM 8000万转 镀金-镀金
提示:参数仅供参考,视实际工况、安装方式和工作环境等有关。
