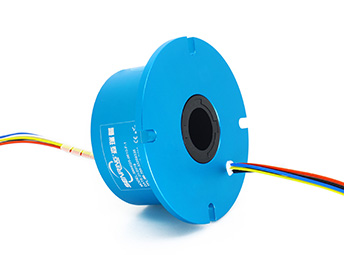

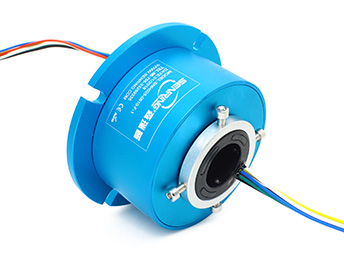

H2586F系列过孔导电滑环

产品特点

采用先进的贵金属簇刷式多点接触，在极低的摩擦力下保证接触可靠；

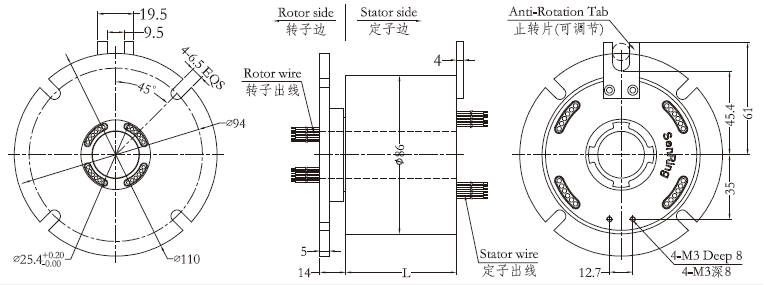

中心孔径25.4mm，外径86mm，转子法兰安装；

支持2~72路电流或信号传输，可定制；

支持信号、功率混合传输；

可混合传输视频、数据等信号；

一体化结构设计，安装方便；

应用领域：电缆卷筒（绕线机）、旋转屏幕、实验设备、抛光机等各种旋转装置。

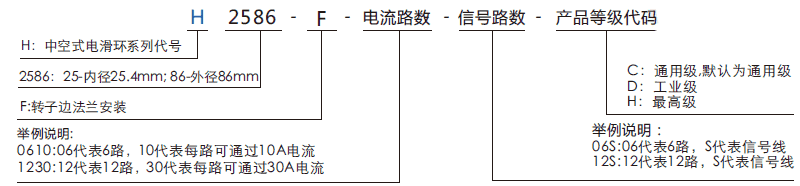

型号	线路数		长度L（mm）	型号	线路数		长度L（mm）
	10A	信号或0-5A			10A	信号或0-5A
H2586F-02S	0	2	32	H2586F-1210-12S	12	12	120
H2586F-0210	2	0	32	H2586F-1810-06S	18	6	120
H2586F-03S	0	3	36	H2586F-2410	24	0	120
H2586F-0310	3	0	36	H2586F-30S	0	30	144
H2586F-06S	0	6	48	H2586F-0610-24S	6	24	144
H2586F-0210-04S	2	4	48	H2586F-1210-18S	12	18	144
H2586F-0410-02S	4	2	48	H2586F-1810-12S	18	12	144
H2586F-0610	6	0	48	H2586F-2410-06S	24	6	144
H2586F-12S	0	12	72	H2586F-3010	30	0	144
H2586F-0210-10S	2	10	72	H2586F-36S	0	36	168
H2586F-0310-09S	3	9	72	H2586F-0610-30S	6	30	168
H2586F-0610-06S	6	6	72	H2586F-1210-24S	12	24	168
H2586F-0810-04S	8	4	72	H2586F-3610	36	0	168
H2586F-1010-02S	10	2	72	H2586F-42S	0	42	192
H2586F-1210	12	0	72	H2586F-0610-36S	6	36	192
H2586F-18S	0	18	96	H2586F-1210-30S	12	30	192
H2586F-0210-16S	2	16	96	H2586F-48S	0	48	216
H2586F-0410-14S	4	14	96	H2586F-0610-42S	6	42	216
H2586F-0610-12S	6	12	96	H2586F-1010-38S	10	38	216
H2586F-0810-10S	8	10	96	H2586F-1210-36S	12	36	216
H2586F-1010-08S	10	8	96	H2586F-1810-30S	18	30	216
H2586F-1210-06S	12	6	96	H2586F-2410-24S	24	24	216
H2586F-1410-04S	14	4	96	H2586F-60S	0	60	264
H2586F-1610-02S	16	2	96	H2586F-0610-54S	6	54	264
H2586F-24S	0	24	120	H2586F-1010-50S	10	50	264
H2586F-0410-20S	4	20	120	H2586F-1210-48S	12	48	264
H2586F-0610-18S	6	18	120	H2586F-72S	0	72	312

*注：N个10A电流环并起来可做1路N*10A电流使用，比如：2环10A并起来可做1路20A使用；

10A和信号（5A）可任意组合使用，详情请咨询客服，可在标准产品上定制。

机械技术指标
工作寿命	参考产品等级选型表
额定转速	参考产品等级选型表
工作温度	-30℃∼80℃
工作湿度	0∼85% RH
接触材料	参考产品等级选型表
壳体材料	铝合金
转动扭矩	0.1N.m+0.03N.m/6路
防护等级	IP51

电气技术指标
参数	功率	信号
额定电压	0∼690VAC/VDC	0∼440VAC/VDC
绝缘电阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
导线规格	AWG17#镀银铁氟龙	AWG22#镀银铁氟龙
导线长度	标准长度300mm （可根据要求调整）
绝缘强度	800VAC@50Hz，60s
动态电阻变化值	< 0.01Ω

产品等级代号	最高转速	工作寿命	接触材料
C（通用级）	250RPM	2000万转	贵金属
D（工业级）	600RPM	8000万转	镀金-镀金
H（高端级）	1000RPM	1.5亿转	金合金

提示：参数仅供参考，视实际工况、安装方式和工作环境等有关。
