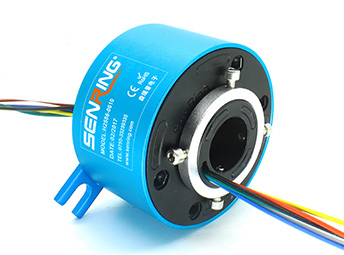

H38119系列过孔导电滑环

产品特点

采用先进的贵金属簇刷式多点接触，在极低的摩擦力下保证接触可靠；

可稳定传输2~48路电流/信号（可定制）；

多种标准规格，可要求定制；

可混合传输视频、数据等信号；

支持信号、功率混合传输；

一体化结构设计，安装方便。

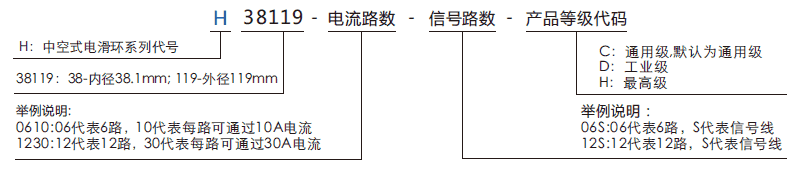

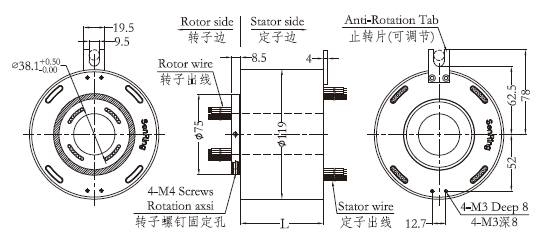

型号	线路数		长度L（mm）	型号	线路数		长度L（mm）
	10A	信号或0-5A			10A	信号或0-5A
H38119-02S	0	2	36	H38119-36S	0	36	172
H38119-0210	2	0	36	H38119-0610-30S	6	30	172
H38119-03S	0	3	40	H38119-1210-24S	12	24	172
H38119-0310	3	0	40	H38119-3610	36	0	172
H38119-06S	0	6	52	H38119-42S	0	42	196
H38119-0210-04S	2	4	52	H38119-0610-36S	6	36	196
H38119-0410-02S	4	2	52	H38119-1210-30S	12	30	196
H38119-0610	6	0	52	H38119-4210	42	0	196
H38119-12S	0	12	76	H38119-48S	0	48	220
H38119-0210-10S	2	10	76	H38119-0610-42S	6	42	220
H38119-0310-09S	3	9	76	H38119-1210-36S	12	36	220
H38119-0610-06S	6	6	76	H38119-1810-30S	18	30	220
H38119-0810-04S	8	4	76	H38119-P2410-24S	24	24	220
H38119-1010-02S	10	2	76	H38119-4810	48	0	220
H38119-1210	12	0	76	H38119-60S	0	60	268
H38119-18S	0	18	100	H38119-0610-54S	6	54	268
H38119-0210-16S	2	16	100	H38119-0910-51S	9	51	268
H38119-0410-14S	4	14	100	H38119-1210-48S	12	48	268
H38119-0610-12S	6	12	100	H38119-2410-36S	24	36	268
H38119-0810-10S	8	10	100	H38119-72S	0	72	316
H38119-1010-08S	10	8	100	H38119-1210-60S	12	60	316
H38119-1210-06S	12	6	100	H38119-2410-48S	24	48	316
H38119-1410-04S	14	04	100	H38119-3610-36S	36	36	316
H38119-1610-02S	16	2	100	H38119-84S	0	84	364
H38119-24S	0	24	124	H38119-1210-72S	12	72	364
H38119-0410-20s	4	20	124	H38119-2410-60s	24	60	364
H38119-0610-18S	6	18	124	H38119-3610-48S	36	48	364
H38119-1210-12S	12	12	124	H38119-96S	0	96	412
H38119-1810-06S	18	6	124	H38119-1210-84S	12	84	412
H38119-2410	24	0	124	H38119-2410-72S	24	72	412
H38119-30S	0	30	148	H38119-3610-60S	36	60	412
H38119-0610-24S	6	24	148	H38119-4210-54S	42	56	412
H38119-1210-18S	12	18	148	H38119-108S	0	108	460
H38119-1810-12S	18	12	148	H38119-1210-96S	12	96	460
H38119-2410-06S	24	06	148	H38119-2410-84S	24	84	460
H38119-3010	30	0	148	H38119-3610-72S	36	72	460

*注：N个10A电流环并起来可做1路N*10A电流使用，比如：2环10A并起来可做1路20A使用；

10A和信号（5A）可任意组合使用，详情请咨询客服，可在标准产品上定制。

机械技术指标
工作寿命	参考产品等级选型表
额定转速	参考产品等级选型表
工作温度	-30℃∼80℃
工作湿度	0∼85% RH
接触材料	参考产品等级选型表
壳体材料	铝合金
转动扭矩	0.1N.m+0.03N.m/6路
防护等级	IP51

电气技术指标
参数	功率	信号
额定电压	0∼690VAC/VDC	0∼440VAC/VDC
绝缘电阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
导线规格	AWG17#镀银铁氟龙	AWG22#镀银铁氟龙
导线长度	标准长度300mm （可根据要求调整）
绝缘强度	800VAC@50Hz，60s
动态电阻变化值	< 0.01Ω

产品等级代号	最高转速	工作寿命	接触材料
C（通用级）	250RPM	2000万转	贵金属
D（工业级）	600RPM	8000万转	镀金-镀金
H（高端级）	1000RPM	1.5亿转	金合金

提示：参数仅供参考，视实际工况、安装方式和工作环境等有关。
