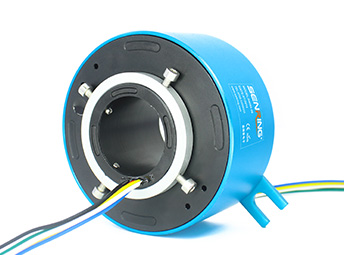

H4086系列过孔导电滑环

产品特点

采用先进的贵金属簇刷式多点接触，在极低的摩擦力下保证接触可靠；

可稳定传输1~48路电流/信号；

多种标准规格，可要求定制；

可混合传输视频、数据等信号；

支持信号、功率混合传输；

一体化结构设计，安装方便。

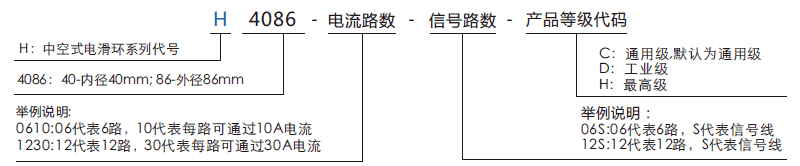

型号	线路数		长度L（mm）	型号	线路数		长度L（mm）
	10A	信号或0-5A			10A	信号或0-5A
H4086-02S	0	2	46	H4086-1010-08S	10	8	90.2
H4086-0210	2	0	46	H4086-1210-06S	12	6	90.2
H4086-03S	0	3	46	H4086-1410-04S	14	4	90.2
H4086-0310	3	0	46	H4086-1610-02S	16	2	90.2
H4086-06S	0	6	46	H4086-24S	0	24	112.4
H4086-0210-04S	2	4	46	H4086-0410-20S	4	20	112.4
H4086-0410-02S	4	2	46	H4086-0610-18S	6	18	112.4
H4086-0610	6	0	46	H4086-1210-12S	12	12	112.4
H4086-12S	0	12	68	H4086-1810-06S	18	6	112.4
H4086-0210-10S	2	10	68	H4086-2410	24	0	112.4
H4086-0310-09S	3	9	68	H4086-30S	0	30	134.6
H4086-0610-06S	6	6	68	H4086-0210-28S	2	28	134.6
H4086-0810-04S	8	4	68	H4086-0410-26S	4	26	134.6
H4086-1010-02S	10	2	68	H4086-0610-24S	6	24	134.6
H4086-1210	12	0	68	H4086-36S	0	36	156.8
H4086-18S	0	18	90.2	H4086-0410-32S	4	32	156.8
H4086-0210-16S	2	16	90.2	H4086-0610-30S	6	30	156.8
H4086-0410-14S	4	14	90.2	H4086-42S	0	42	179
H4086-0610-12S	6	12	90.2	H4086-0410-38S	4	38	179
H4086-0810-10S	8	10	90.2	H4086-48S	0	48	201.2

*注：N个10A电流环并起来可做1路N*10A电流使用，比如：2环10A并起来可做1路20A使用；

10A和信号（5A）可任意组合使用，详情请咨询客服，可在标准产品上定制。

机械技术指标
工作寿命	参考产品等级选型表
额定转速	参考产品等级选型表
工作温度	-30℃∼80℃
工作湿度	0∼85% RH
接触材料	参考产品等级选型表
壳体材料	铝合金
转动扭矩	0.1N.m+0.03N.m/6路
防护等级	IP51

电气技术指标
参数	功率	信号
额定电压	0∼690VAC/VDC	0∼440VAC/VDC
绝缘电阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
导线规格	AWG17#镀银铁氟龙	AWG22#镀银铁氟龙
导线长度	标准长度300mm （可根据要求调整）
绝缘强度	800VAC@50Hz，60s
动态电阻变化值	< 0.01Ω

产品等级代号	最高转速	工作寿命	接触材料
C（通用级）	250RPM	2000万转	贵金属
D（工业级）	600RPM	8000万转	镀金-镀金
H（高端级）	1000RPM	1.5亿转	金合金

提示：参数仅供参考，视实际工况、安装方式和工作环境等有关。
