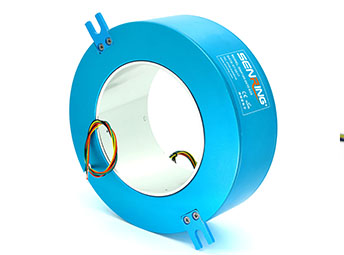

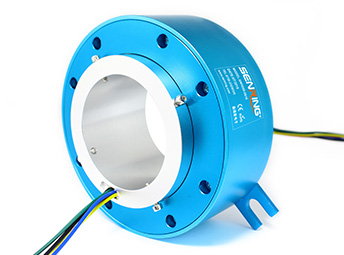

H100185系列（过孔式、空心轴）滑环

孔径：100mm ，外径：158mm

森瑞普H100185系列过孔导电滑环，过孔直径100mm(适用任何孔径≤100mm的旋转装置)，外径为185mm，外壳材质为铝合金。H100185系列滑环可以稳定传输10A电流（倍率*10A）或2A信号，可用于自动焊接设备、儿童游乐设备、金属表面加工设备、挤出流延复合设备、静态扭矩传感器、压力变送器、机器人（如水泥清库机器人及各种工业机器人）、电线（网线）电缆生产设备、舞台机械设备、电子（纺织品）质量检测仪器、机器人生产线、汽车涂装线和装配线的车间设备改装、电脑花样机和电脑缝纫机、加速度传感器、研磨分散机

安装方式产品手册 3D模型技术支持

在线咨询

产品特点: 采用先进的贵金属簇刷式多点接触，在极低的摩擦力下保证接触可靠；; 可稳定传输1~108路电流/信号,多种标准规格可选，可要求定制；; 支持信号、功率混合传输，可混合传输视频、数据等信号；; 应用领域：自动化设备、扭矩传感器、舞台设备、复合机、电脑花样缝纫机等各种领域；; 一体化结构设计，安装方便。

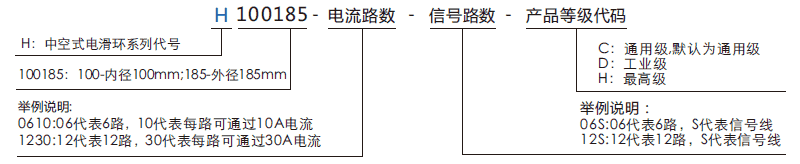

订购型号说明

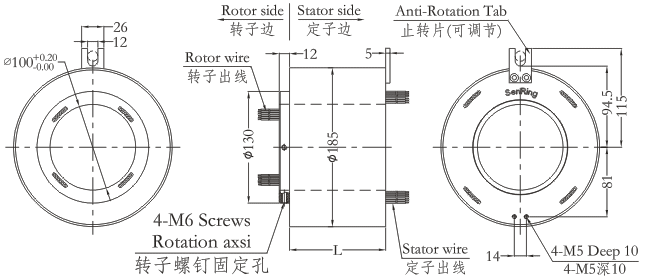

外形图纸

标准型号列表

型号	线路数		长度L（mm）	型号	线路数		长度L（mm）
型号	10A	信号或0-5A	长度L（mm）	型号	10A	信号或0-5A	长度L（mm）
H100185-02S	0	2	48	H100185-36S	0	36	184
H100185-0210	2	0	48	H100185--0610-30S	6	30	184
H100185-03S	0	3	52	H100185-1210-24S	12	24	184
H100185-0310	3	0	52	H100185-3610	36	0	184
H100185-06S	0	6	64	H100185-42S	0	42	208
H100185-0210-04S	2	4	64	H100185-0610-36S	6	36	208
H100185-0410-02S	4	2	64	H100185-1210-30S	12	30	208
H100185-0610	6	0	64	H100185-4210	42	0	208
H100185-12S	0	12	88	H100185-48S	0	48	232
H100185-0210-10S	2	10	88	H100185-0610-42S	6	42	232
H100185-0310-09S	3	9	88	H100185-1210-36S	12	36	232
H100185-0610-06S	6	6	88	H100185-1810-30S	18	30	232
H100185-0810-04S	8	4	88	H100185-P2410-24S	24	24	232
H100185-1010-02S	10	2	88	H100185-4810	48	0	232
H100185-1210	12	0	88	H100185-60S	0	60	280
H100185-18S	0	18	112	H100185-0610-54S	6	54	280
H100185-0210-16S	2	16	112	H100185-0910-51S	9	51	280
H100185-0410-14S	4	14	112	H100185-1210-48S	12	48	280
H100185-0610-12S	6	12	112	H100185-2410-36S	24	36	280
H100185-0810-10S	8	10	112	H100185-72S	0	72	328
H100185-1010-08S	10	8	112	H100185-1210-60S	12	60	328
H100185-1210-06S	12	6	112	H100185-2410-48S	24	48	328
H100185-1410-04S	14	4	112	H100185-3610-36S	36	36	328
H100185-1610-02S	16	2	112	H100185-84S	0	84	376
H100185-24S	0	24	136	H100185-1210-72S	12	72	376
H100185-0410-20S	4	20	136	H100185-2410-60S	24	60	376
H100185-0610-18S	6	18	136	H100185-3610-48S	36	48	376
H100185-1210-12S	12	12	136	H100185-96S	0	96	426
H100185-1810-06S	18	6	136	H100185-1210-84S	12	84	426
H100185-2410	24	0	136	H100185-2410-72S	24	72	426
H100185-30S	0	30	160	H100185-3610-60S	36	60	426
H100185-0610-24S	6	24	160	H100185-4210-54S	42	54	426
H100185-1210-18S	12	18	160	H100185-108S	0	108	472
H100185-1810-12S	18	12	160	H100185-1210-96S	12	96	472
H100185-2410-06S	24	6	160	H100185-2410-84S	24	84	472
H100185-3010	30	0	160	H100185-3610-72S	36	72	472

*注：N个10A电流环并起来可做1路N*10A电流使用，比如：2环10A并起来可做1路20A使用；

10A和信号（5A）可任意组合使用，详情请咨询客服，可在标准产品上定制。

h100185系列滑环技术规格参数

机械技术指标
工作寿命	参考产品等级选型表
额定转速	参考产品等级选型表
工作温度	-30℃∼80℃
工作湿度	0∼85% RH
接触材料	参考产品等级选型表
壳体材料	铝合金
转动扭矩	0.1N.m+0.03N.m/6路
防护等级	IP51

电气技术指标
参数	功率	信号
额定电压	0∼690VAC/VDC	0∼440VAC/VDC
绝缘电阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
导线规格	AWG17#镀银铁氟龙	AWG22#镀银铁氟龙
导线长度	标准长度300mm （可根据要求调整）
绝缘强度	800VAC@50Hz，60s
动态电阻变化值	< 0.01Ω

h100185产品等级

产品等级代号	最高转速	工作寿命	接触材料
C（通用级）	250RPM	2000万转	贵金属
D（工业级）	600RPM	8000万转	镀金-镀金
H（高端级）	1000RPM	1.5亿转	金合金

提示：参数仅供参考，视实际工况、安装方式和工作环境等有关。
