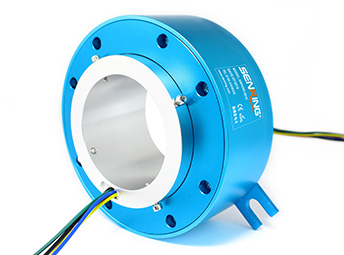

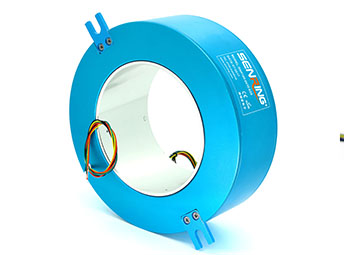

H150248系列大孔径过孔式滑环

产品特点

支持每路信号(2A)、电流（10A，可选做倍率*10A，如20A/每路）；

最高转速：(通用级150RPM、工业级600、高端级12000，可定制，如H150248-0405GS）；

标准型号支持2~36路（每路10A）电流或2~72信号(每路2A)信号，可定制更多通路数；

接触材料采用贵金属+超硬镀金处理；

电阻波动小，接触电阻小，保证优良的传输性能；

铝合金外壳，一体化结构设计，安装方便；

应用领域：磨床、挤奶转盘、涂布机、装盒机、灌封机等各种领域。

型号	线路数		长度L（mm）	型号	线路数		长度L（mm）
	10A	信号或0-5A			10A	信号或0-5A
H150248-02S	0	2	66	H150248-36S	0	36	236
H150248-0210	2	0	66	H150248--0610-30S	6	30	236
H150248-03S	0	3	71	H150248-1210-24S	12	24	236
H150248-0310	3	0	71	H150248-3610	36	0	236
H150248-06S	0	6	86	H150248-42S	0	42	266
H150248-0210-04S	2	4	86	H150248-0610-36S	6	36	266
H150248-0410-02S	4	2	86	H150248-1210-30S	12	30	266
H150248-0610	6	0	86	H150248-4210	42	0	266
H150248-12S	0	12	116	H150248-48S	0	48	296
H150248-0210-10S	2	10	116	H150248-0610-42S	6	42	296
H150248-0310-09S	3	9	116	H150248-1210-36S	12	36	296
H150248-0610-06S	6	6	116	H150248-1810-30S	18	30	296
H150248-0810-04S	8	4	116	H150248-P2410-24S	24	24	296
H150248-1010-02S	10	2	116	H150248-4810	48	0	296
H150248-1210	12	0	116	H150248-60S	0	60	356
H150248-18S	0	18	146	H150248-0610-54S	6	54	356
H150248-0210-16S	2	16	146	H150248-0910-51S	9	51	356
H150248-0410-14S	4	14	146	H150248-1210-48S	12	48	356
H150248-0610-12S	6	12	146	H150248-2410-36S	24	36	356
H150248-0810-10S	8	10	146	H150248-72S	0	72	416
H150248-1010-08S	10	8	146	H150248-1210-60S	12	60	416
H150248-1210-06S	12	6	146	H150248-2410-48S	24	48	416
H150248-1410-04S	14	4	146	H150248-3610-36S	36	36	416
H150248-1610-02S	16	2	146	H150248-84S	0	84	476
H150248-24S	0	24	176	H150248-1210-72S	12	72	476
H150248-0410-20S	4	20	176	H150248-2410-60S	24	60	476
H150248-0610-18S	6	18	176	H150248-3610-48S	36	48	476
H150248-1210-12S	12	12	176	H150248-96S	0	96	536
H150248-1810-06S	18	6	176	H150248-1210-84S	12	84	536
H150248-2410	24	0	176	H150248-2410-72S	24	72	536
H150248-30S	0	30	206	H150248-3610-60S	36	60	536
H150248-0610-24S	6	24	206	H150248-4210-54S	42	54	536
H150248-1210-18S	12	18	206	H150248-108S	0	108	596
H150248-1810-12S	18	12	206	H150248-1210-96S	12	96	596
H150248-2410-06S	24	6	206	H150248-2410-84S	24	84	596
H150248-3010	30	0	206	H150248-3610-72S	36	72	596

*注：N个10A电流环并起来可做1路N*10A电流使用，比如：2环10A并起来可做1路20A使用；

10A和信号（5A）可任意组合使用，详情请咨询客服，可在标准产品上定制。

机械技术指标
工作寿命	参考产品等级选型表
额定转速	参考产品等级选型表
工作温度	-30℃∼80℃
工作湿度	0∼85% RH
接触材料	参考产品等级选型表
壳体材料	铝合金
转动扭矩	0.1N.m+0.03N.m/6路
防护等级	IP51

电气技术指标
参数	功率	信号
额定电压	0∼690VAC/VDC	0∼440VAC/VDC
绝缘电阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
导线规格	AWG17#镀银铁氟龙	AWG22#镀银铁氟龙
导线长度	标准长度300mm （可根据要求调整）
绝缘强度	800VAC@50Hz，60s
动态电阻变化值	< 0.01Ω

产品等级代号	最高转速	工作寿命	接触材料
C（通用级）	250RPM	2000万转	贵金属
D（工业级）	600RPM	8000万转	镀金-镀金
H（高端级）	1000RPM	1.5亿转	金合金

提示：参数仅供参考，视实际工况、安装方式和工作环境等有关。
