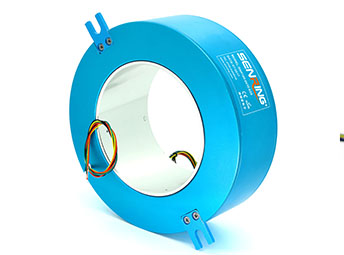

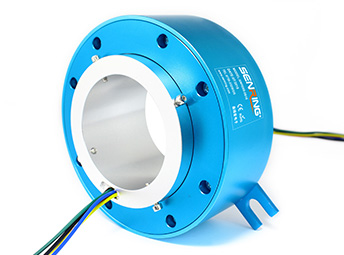

H120215系列大孔径过孔导电滑环

孔径：120mm ，外径：215mm

森瑞普H120215系列过孔导电滑环，过孔直径120mm(适用任何孔径≤120mm的旋转装置)，外径为215mm，是一个整体式结构的精密导电滑环。H120215系列滑环可以稳定传输10A电流（倍率*10A）或2A信号，可用于热熔胶喷胶机（热熔胶喷涂复合设备，如H120215-06S-1L可以过6路信号和1路气）、热量表远传控制系统、自动化控制系统（如H120215-06S）、自动焊接机器人（如自卸车自动焊接机器人、罐车附件焊接机器人等）、自动切割机器人（如H120215-1210）、粮油加工设备（如H12

安装方式产品手册 3D模型技术支持

在线咨询

产品特点: 采用先进的贵金属簇刷式多点接触，在极低的摩擦力下保证接触可靠；; 可稳定传输1~48路电流/信号，多种标准规格，可要求定制；; 支持信号、功率混合传输，可混合传输视频、数据等信号；; 铝合金外壳，一体化结构设计，安装方便；; 应用领域：热熔胶喷胶机、焊接机器人、切割机器人、制动器等各种领域。

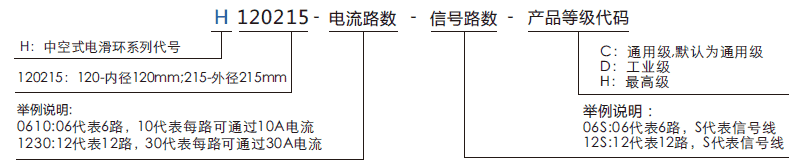

订购型号说明

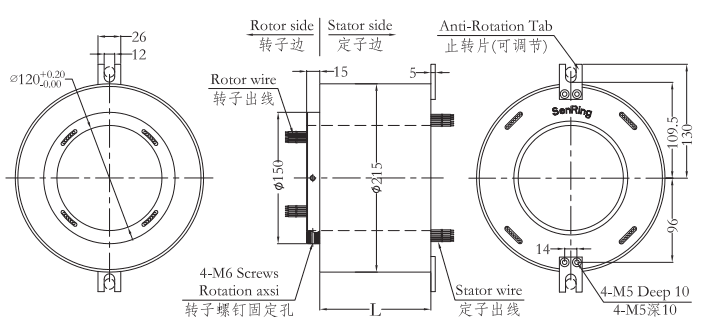

外形图纸

标准型号列表

型号	线路数		长度L（mm）	型号	线路数		长度L（mm）
型号	10A	信号或0-5A	长度L（mm）	型号	10A	信号或0-5A	长度L（mm）
H120215-02S	0	2	56	H120215-36S	0	36	192
H120215-0210	2	0	56	H120215--0610-30S	6	30	192
H120215-03S	0	3	60	H120215-1210-24S	12	24	192
H120215-0310	3	0	60	H120215-3610	36	0	192
H120215-06S	0	6	72	H120215-42S	0	42	216
H120215-0210-04S	2	4	72	H120215-0610-36S	6	36	216
H120215-0410-02S	4	2	72	H120215-1210-30S	12	30	216
H120215-0610	6	0	72	H120215-4210	42	0	216
H120215-12S	0	12	96	H120215-48S	0	48	240
H120215-0210-10S	2	10	96	H120215-0610-42S	6	42	240
H120215-0310-09S	3	9	96	H120215-1210-36S	12	36	240
H120215-0610-06S	6	6	96	H120215-1810-30S	18	30	240
H120215-0810-04S	8	4	96	H120215-P2410-24S	24	24	240
H120215-1010-02S	10	2	96	H120215-4810	48	0	240
H120215-1210	12	0	96	H120215-60S	0	60	288
H120215-18S	0	18	120	H120215-0610-54S	6	54	288
H120215-0210-16S	2	16	120	H120215-0910-51S	9	51	288
H120215-0410-14S	4	14	120	H120215-1210-48S	12	48	288
H120215-0610-12S	6	12	120	H120215-2410-36S	24	36	288
H120215-0810-10S	8	10	120	H120215-72S	0	72	336
H120215-1010-08S	10	8	120	H120215-1210-60S	12	60	336
H120215-1210-06S	12	6	120	H120215-2410-48S	24	48	336
H120215-1410-04S	14	4	120	H120215-3610-36S	36	36	336
H120215-1610-02S	16	2	120	H120215-84S	0	84	384
H120215-24S	0	24	144	H120215-1210-72S	12	72	384
H120215-0410-20S	4	20	144	H120215-2410-60S	24	60	384
H120215-0610-18S	6	18	144	H120215-3610-48S	36	48	384
H120215-1210-12S	12	12	144	H120215-96S	0	96	434
H120215-1810-06S	18	6	144	H120215-1210-84S	12	84	434
H120215-2410	24	0	144	H120215-2410-72S	24	72	434
H120215-30S	0	30	168	H120215-3610-60S	36	60	434
H120215-0610-24S	6	24	168	H120215-4210-54S	42	54	434
H120215-1210-18S	12	18	168	H120215-108S	0	108	480
H120215-1810-12S	18	12	168	H120215-1210-96S	12	96	480
H120215-2410-06S	24	6	168	H120215-2410-84S	24	84	480
H120215-3010	30	0	168	H120215-3610-72S	36	72	480

*注：N个10A电流环并起来可做1路N*10A电流使用，比如：2环10A并起来可做1路20A使用；

10A和信号（5A）可任意组合使用，详情请咨询客服，可在标准产品上定制。

h120215系列滑环技术规格参数

机械技术指标
工作寿命	参考产品等级选型表
额定转速	参考产品等级选型表
工作温度	-30℃∼80℃
工作湿度	0∼85% RH
接触材料	参考产品等级选型表
壳体材料	铝合金
转动扭矩	0.1N.m+0.03N.m/6路
防护等级	IP51

电气技术指标
参数	功率	信号
额定电压	0∼690VAC/VDC	0∼440VAC/VDC
绝缘电阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
导线规格	AWG17#镀银铁氟龙	AWG22#镀银铁氟龙
导线长度	标准长度300mm （可根据要求调整）
绝缘强度	800VAC@50Hz，60s
动态电阻变化值	< 0.01Ω

h120215产品等级

产品等级代号	最高转速	工作寿命	接触材料
C（通用级）	250RPM	2000万转	贵金属
D（工业级）	600RPM	8000万转	镀金-镀金
H（高端级）	1000RPM	1.5亿转	金合金

提示：参数仅供参考，视实际工况、安装方式和工作环境等有关。
