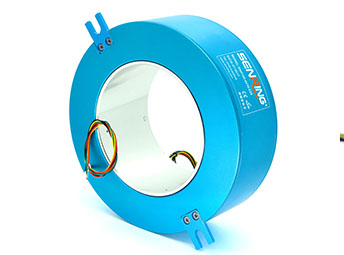

H250396系列（过孔式、空心轴）滑环

产品特点

转速范围：0~1200转（多种规格可选）；

标准型号支持2~48路（每路10A）电流或2~108路信号(每路2A)信号，可定制更多通路数；

接触材料采用贵金属+超硬镀金处理，电阻波动小，接触电阻小，保证优良的传输性能；

支持信号、功率混合传输；

一体化结构设计，安装方便；

应用领域：电线电缆机械设备、电缆卷筒、海洋工程设备等各种领域。

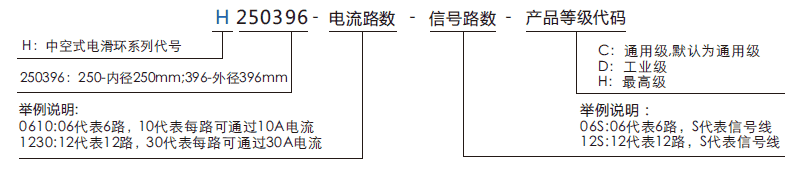

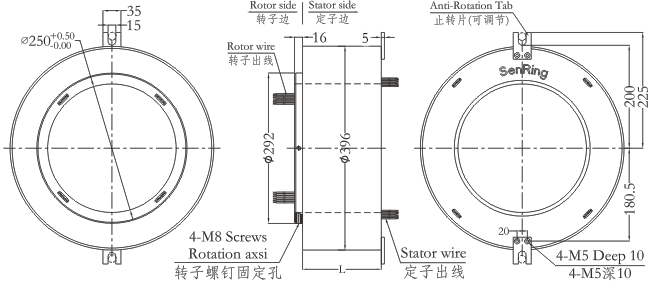

型号	线路数		长度L（mm）	型号	线路数		长度L（mm）
	10A	信号或0-5A			10A	信号或0-5A
H250396-02S	0	2	88	H250396-36S	0	36	258
H250396-0210	2	0	88	H250396--0610-30S	6	30	258
H250396-03S	0	3	93	H250396-1210-24S	12	24	258
H250396-0310	3	0	93	H250396-3610	36	0	258
H250396-06S	0	6	108	H250396-42S	0	42	288
H250396-0210-04S	2	4	108	H250396-0610-36S	6	36	288
H250396-0410-02S	4	2	108	H250396-1210-30S	12	30	288
H250396-0610	6	0	108	H250396-4210	42	0	288
H250396-12S	0	12	138	H250396-48S	0	48	318
H250396-0210-10S	2	10	138	H250396-0610-42S	6	42	318
H250396-0310-09S	3	9	138	H250396-1210-36S	12	36	318
H250396-0610-06S	6	6	138	H250396-1810-30S	18	30	318
H250396-0810-04S	8	4	138	H250396-P2410-24S	24	24	318
H250396-1010-02S	10	2	138	H250396-4810	48	0	318
H250396-1210	12	0	138	H250396-60S	0	60	378
H250396-18S	0	18	168	H250396-0610-54S	6	54	378
H250396-0210-16S	2	16	168	H250396-0910-51S	9	51	378
H250396-0410-14S	4	14	168	H250396-1210-48S	12	48	378
H250396-0610-12S	6	12	168	H250396-2410-36S	24	36	378
H250396-0810-10S	8	10	168	H250396-72S	0	72	438
H250396-1010-08S	10	8	168	H250396-1210-60S	12	60	438
H250396-1210-06S	12	6	168	H250396-2410-48S	24	48	438
H250396-1410-04S	14	4	168	H250396-3610-36S	36	36	438
H250396-1610-02S	16	2	168	H250396-84S	0	84	498
H250396-24S	0	24	198	H250396-1210-72S	12	72	498
H250396-0410-20S	4	20	198	H250396-2410-60S	24	60	498
H250396-0610-18S	6	18	198	H250396-3610-48S	36	48	498
H250396-1210-12S	12	12	198	H250396-96S	0	96	558
H250396-1810-06S	18	6	198	H250396-1210-84S	12	84	558
H250396-2410	24	0	198	H250396-2410-72S	24	72	558
H250396-30S	0	30	228	H250396-3610-60S	36	60	558
H250396-0610-24S	6	24	228	H250396-4210-54S	42	54	558
H250396-1210-18S	12	18	228	H250396-108S	0	108	618
H250396-1810-12S	18	12	228	H250396-1210-96S	12	96	618
H250396-2410-06S	24	6	228	H250396-2410-84S	24	84	618
H250396-3010	30	0	228	H250396-3610-72S	36	72	618

*注：N个10A电流环并起来可做1路N*10A电流使用，比如：2环10A并起来可做1路20A使用；

10A和信号（5A）可任意组合使用，详情请咨询客服，可在标准产品上定制。

机械技术指标
工作寿命	参考产品等级选型表
额定转速	参考产品等级选型表
工作温度	-30℃∼80℃
工作湿度	0∼85% RH
接触材料	参考产品等级选型表
壳体材料	铝合金
转动扭矩	0.1N.m+0.03N.m/6路
防护等级	IP51

电气技术指标
参数	功率	信号
额定电压	0∼690VAC/VDC	0∼440VAC/VDC
绝缘电阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
导线规格	AWG17#镀银铁氟龙	AWG22#镀银铁氟龙
导线长度	标准长度300mm （可根据要求调整）
绝缘强度	800VAC@50Hz，60s
动态电阻变化值	< 0.01Ω

产品等级代号	最高转速	工作寿命	接触材料
C（通用级）	250RPM	2000万转	贵金属
D（工业级）	600RPM	8000万转	镀金-镀金
H（高端级）	1000RPM	1.5亿转	金合金

提示：参数仅供参考，视实际工况、安装方式和工作环境等有关。
