- 产品特点
- 采用先进的贵金属簇刷式多点接触，在极低的摩擦力下保证接触可靠；
- 可稳定传输0~2A电流/信号；
- 通路数从2~8路多种标准规格，可要求定制其它规格；
- 主要用于传输0~2A电流/信号；
- 孔径3mm 外径16mm；
- 一体化结构设计，安装方便。

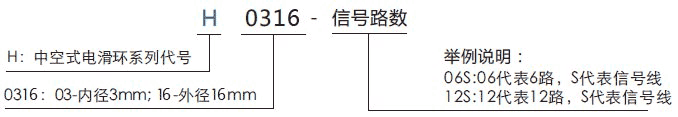

订购型号说明

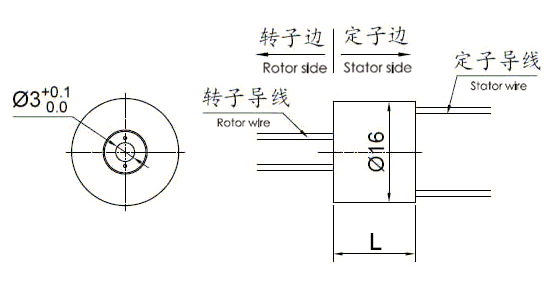

外形图纸
标准型号列表
| 型号 | 线路数（信号或0-2A） | 长度L(mm) |
| H0316-02S | 2 | 13 |
| H0316-03S | 3 | 13 |
| H0316-04S | 4 | 13 |
| H0316-06S | 6 | 21 |
| H0316-08S | 8 | 21 |
h0316系列滑环技术规格参数
| 机械技术指标 | |
| 工作寿命 | 1000万转（参考值，视工环境而定） |
| 额定转速 | 250RPM |
| 工作温度 | -30℃∼80℃ |
| 工作湿度 | 0∼85% RH |
| 接触材料 | 参考产品等级选型表 |
| 壳体材料 | 铝合金 |
| 转动扭矩 | 0.05N.m+0.02N.m/6路 |
| 防护等级 | IP51 |
| 电气技术指标 | ||
| 参数 | 功率 | 信号 |
| 额定电压 | 0∼240VAC/VDC | 0∼240VAC/VDC |
| 绝缘电阻 | ≥500MΩ/500VDC | ≥500MΩ/500VDC |
| 导线规格 | AWG26#镀银铁氟龙 | AWG26#镀银铁氟龙 |
| 导线长度 | <标准长度300mm （可根据要求调整） |
|
| 绝缘强度 | 500VAC@50Hz，60s | |
| 动态电阻变化值 | < 0.01Ω | |
