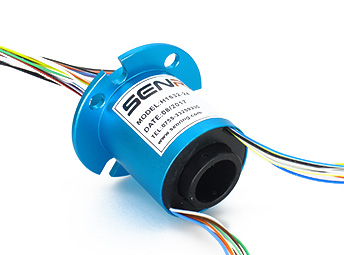

H0724系列微型过孔滑环

孔径：7mm ，外径：24mm

H0724系列是一款微型孔径过孔导电滑环，孔径7mm(适用任何孔径≤7mm的旋转装置)，外径为 24mm。可选2线、3线、4线、6线、8线、10线、12线0~2A规格，可以稳定传输0~2A信号，可用于任意旋转轴小于等于7mm且需要360°旋转导电或传输各种信号的装置。欢迎索取3D结构模型，或者外形图纸。

安装方式产品手册 3D模型技术支持

在线咨询

产品特点

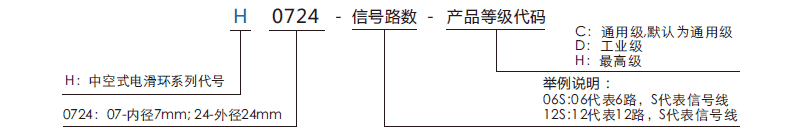

订购型号说明

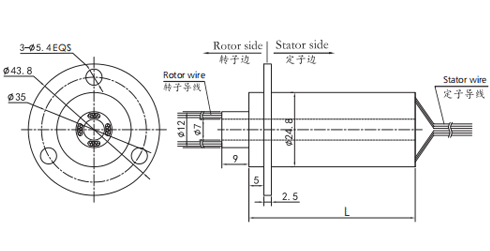

外形图纸

标准型号列表

型号	线路数（信号或0-2A）	长度L(mm)
H0724-02S	2线	27mm
H0724-03S	3线	27mm
H0724-04S	4线	27mm
H0724-06S	6线	27mm
H0724-08S	8线	27mm
H0724-10S	10线	27mm
H0724-12S	12线	27mm
H0724-24S	24线	41mm
H0724-36S	36线	55.5mm

h0724系列滑环技术规格参数

机械技术指标
工作寿命	参考产品等级选型表
额定转速	参考产品等级选型表
工作温度	-30℃∼80℃
工作湿度	0∼85% RH
接触材料	参考产品等级选型表
壳体材料	铝合金
转动扭矩	0.05N.m+0.02N.m/6路
防护等级	IP51

电气技术指标
参数	功率	信号
额定电压	0∼240VAC/VDC	0∼240VAC/VDC
绝缘电阻	≥500MΩ/500VDC	≥500MΩ/500VDC
导线规格	AWG28#镀银铁氟龙	AWG28#镀银铁氟龙
导线长度	标准长度300mm （可根据要求调整）
绝缘强度	500VAC@50Hz，60s
动态电阻变化值	< 0.01Ω

h0724产品等级

产品等级代号	最高转速	工作寿命	接触材料
C（通用级）	250RPM	2000万转	贵金属
D（工业级）	600RPM	8000万转	镀金-镀金
H（高端级）	1000RPM	1.5亿转	金合金

提示：参数仅供参考，视实际工况、安装方式和工作环境等有关。
