H0835系列微型过孔滑环

孔径：8mm ，外径：35mm

森瑞普H0835系列（微型）空心轴导电滑环，过孔直径8mm(适用任何旋转轴轴径≤8mm的旋转装置)，外径为35mm，外壳材质默认为铝合质，是一个整体式结构的精密导电滑环。H0835系列滑环可以稳定传输5A电流（可选做10A/每路），可用于任何需要360度旋转导电或过信号的装置。可选2线30A、3线20A、6线10A、12线5A、6线5A等多种路数规格，如需定制线路数、电流大小等参数，请咨询森瑞普技术人员。

安装方式产品手册 3D模型技术支持

在线咨询

产品特点: 标准型号支持2~12路电流，电流和通路数可定制；; 相比较同类产品有尺寸更小、旋转精度更高，性能更稳定，寿命更长等优点；; 孔径：8mm ，外径：35mm；; 适用于旋转轴≤8mm的旋转装置；; 一体化结构设计，安装方便。

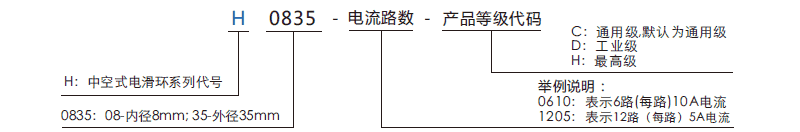

订购型号说明

外形图纸

标准型号列表

型号	线路数（信号或0-5A）	长度L(mm)
H0835-0205	2	25
H0835-0305	3	25
H0835-0405	4	25
H0835-0605	6	25
H0835-0805	8	36.4
H0835-1005	10	36.4
H0835-1205	12	36.4

*注：N个5A电流环并起来可做1路N*5A电流使用，比如：2环5A并起来可做1路10A使用；

h0835系列滑环技术规格参数

机械技术指标
工作寿命	参考产品等级选型表
额定转速	参考产品等级选型表
工作温度	-30℃∼80℃
工作湿度	0∼85% RH
接触材料	参考产品等级选型表
壳体材料	铝合金
转动扭矩	0.05N.m+0.02N.m/6路
防护等级	IP51

电气技术指标
参数	功率	信号
额定电压	0∼240VAC/VDC	0∼240VAC/VDC
绝缘电阻	≥500MΩ/500VDC	≥500MΩ/500VDC
导线规格	AWG22#镀银铁氟龙	AWG22#镀银铁氟龙
导线长度	标准长度300mm （可根据要求调整）
绝缘强度	500VAC@50Hz，60s
动态电阻变化值	< 0.01Ω

h0835产品等级

产品等级代号	最高转速	工作寿命	接触材料
C（通用级）	250RPM	2000万转	贵金属
D（工业级）	600RPM	8000万转	镀金-镀金
H（高端级）	1000RPM	1.5亿转	金合金

提示：参数仅供参考，视实际工况、安装方式和工作环境等有关。
