H0522（孔径5mm）微型过孔导电滑环

孔径：5mm ，外径：22mm

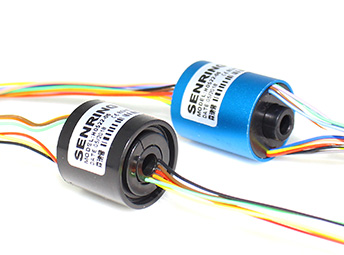

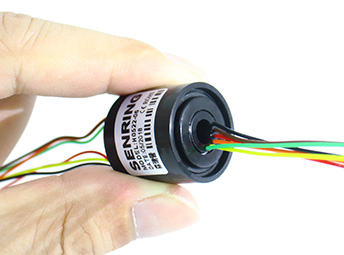

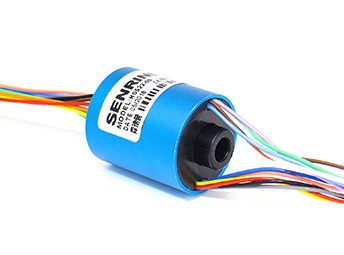

森瑞普H0522系列是一款微型孔径过孔导电滑环，过孔直径5mm(适用任何孔径≤5mm的旋转装置)，外径为 22mm。H0522系列是一个小孔径小电流微型整体式结构的精密导电装置，可以稳定传输5A电流（倍率*5A）或2A信号，可用于LED舞台灯、可旋转LED户外照明灯、智能家居安防机器人系统、可旋转LED壁灯、智能机器人等各种需要360°旋转导电或传输各种控制信号的装置。

安装方式产品手册 3D模型技术支持

在线咨询

产品特点: 支持每路信号(2A)、电流（5A，可选做倍率*5A，如10A/每路）；; 内径5mm，外径22mm；; 额定转速：250RPM；; 标准型号支持2~4路（每路10A）电流或2~24信号(每路2A)信号，可定制更多通路数；; 接触材料采用贵金属+超硬镀金处理；; 电阻波动小，接触电阻小，保证优良的传输性能；

订购型号说明

外形图纸

标准型号列表

型号	线路数（信号或0-2A）	长度L(mm)
H0522-06	6	20
H0522-12	12	25.5
H0522-12	12	25.5

h0522系列滑环技术规格参数

机械技术指标
工作寿命	2000万转（参考值，视工作环境而定）
额定转速	250RPM
工作温度	-30℃∼80℃
工作湿度	0∼85% RH
接触材料	参考产品等级选型表
壳体材料	铝合金/工业塑料
转动扭矩	0.05N.m+0.02N.m/6路
防护等级	IP51

电气技术指标
参数	功率	信号
额定电压	0∼240VAC/VDC	0∼240VAC/VDC
绝缘电阻	≥500MΩ/500VDC	≥500MΩ/500VDC
导线规格	AWG26#镀银铁氟龙	AWG26#镀银铁氟龙
导线长度	标准长度300mm （可根据要求调整）
绝缘强度	500VAC@50Hz，60s
动态电阻变化值	< 0.01Ω

h0522产品等级

产品等级代号	最高转速	工作寿命	接触材料
C（通用级）	250RPM	2000万转	贵金属
D（工业级）	600RPM	8000万转	镀金-镀金

提示：参数仅供参考，视实际工况、安装方式和工作环境等有关。
