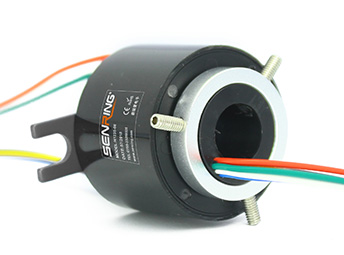

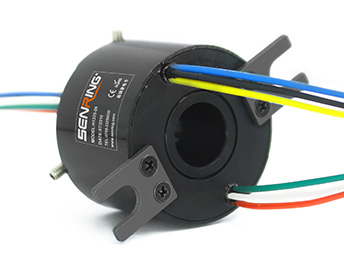

H1235系列微型过孔滑环

孔径：12mm ，外径：35mm

森瑞普H1235系列是一款微型孔径过孔导电滑环，过孔直径12mm(适用任何孔径≤12mm的旋转装置)，外径为 35mm。H1235系列是一个小孔径小电流微型整体式结构的精密导电滑环，可以稳定传输5A电流（倍率*5A）或信号，可用于管道摄像机（管道摄像机器人）、水下监控摄像机、管道探测器、工业内窥镜、ccd视觉检测设备、智能装备机器视觉系统、智能装备机器视觉系统、贴标机、智能点胶机、手机贴膜机、自动化组装机、自动包封机、旋转LED灯、拆解机、自动插pin机、牙签自动包装机、全自动糊盒机、实验设备、生物检测仪

安装方式产品手册 3D模型技术支持

在线咨询

产品特点: 支持每路信号(5A)、电流（5A，可选做倍率*5A，如10A/每路）；; 最高转速：通用级250RPM，工业级600RPM，高端级1000RPM；; 标准型号支持2~12路（每路5A）电流；; 接触材料采用贵金属+超硬镀金处理；; 电阻波动小，接触电阻小，保证优良的传输性能。

订购型号说明

外形图纸

标准型号列表

型号	线路数（信号或0-5A）	长度L(mm)
H1235-0205	2	25
H1235-0305	3	25
H1235-0405	4	25
H1235-0605	6	25
H1235-0805	8	36.4
H1235-1005	10	36.4
H1235-1205	12	36.4

*注：N个5A电流环并起来可做1路N*5A电流使用，比如：2环5A并起来可做1路10A使用；

h1235系列滑环技术规格参数

机械技术指标
工作寿命	参考产品等级选型表
额定转速	参考产品等级选型表
工作温度	-30℃∼80℃
工作湿度	0∼85% RH
接触材料	参考产品等级选型表
壳体材料	铝合金
转动扭矩	0.05N.m+0.02N.m/6路
防护等级	IP51

电气技术指标
参数	功率	信号
额定电压	0∼240VAC/VDC	0∼240VAC/VDC
绝缘电阻	≥500MΩ/500VDC	≥500MΩ/500VDC
导线规格	AWG22#镀银铁氟龙	AWG22#镀银铁氟龙
导线长度	标准长度300mm （可根据要求调整）
绝缘强度	500VAC@50Hz，60s
动态电阻变化值	< 0.01Ω

h1235产品等级

产品等级代号	最高转速	工作寿命	接触材料
C（通用级）	250RPM	2000万转	贵金属
D（工业级）	600RPM	8000万转	镀金-镀金
H（高端级）	1000RPM	1.5亿转	金合金

提示：参数仅供参考，视实际工况、安装方式和工作环境等有关。
