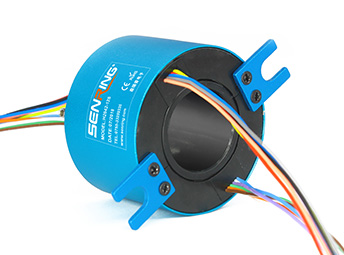

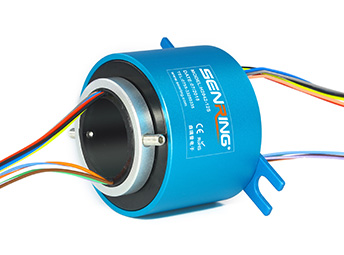

H2042系列过孔导电滑环

孔径：20mm ，外径：42mm

森瑞普H2042系列是一款微型孔径过孔导电滑环，过孔直径20mm(适用任何孔径≤20mm的旋转装置)，外径为 42mm。SNH020A系列是一个小孔径小电流微型整体式结构的精密导电滑环，可以稳定传输5A信号，可用于自动贴补强机、自动焊接设备、精密模切机、铆钉插件机、桌面点胶机、全自动绕线机、分选机等任意需要360°旋转并传递各种控制信号的装置。

安装方式产品手册 3D模型技术支持

在线咨询

产品特点

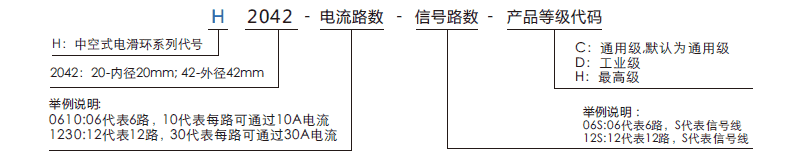

订购型号说明

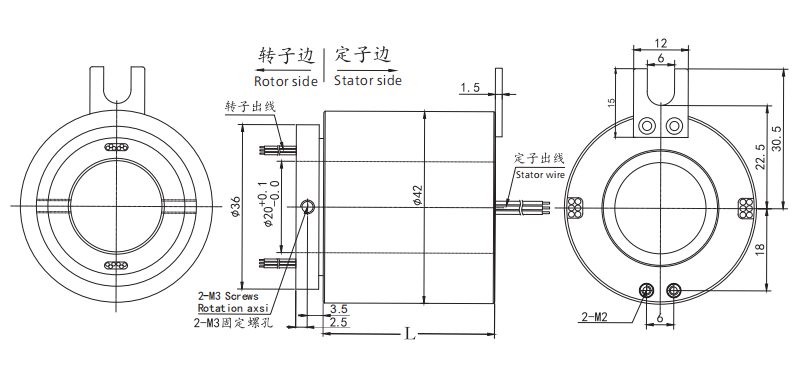

外形图纸

标准型号列表

型号	线路数（信号或0-5A）	长度L(mm)
H2042-02S	2	25.5
H2042-03S	3	25.5
H2042-04S	4	25.5
H2042-06S	6	25.5
H2042-08S	8	37.5
H2042-10S	10	37.5
H2042-12S	12	37.5

*注：N个5A电流环并起来可做1路N*5A电流使用，比如：2环5A并起来可做1路10A使用；

h2042系列滑环技术规格参数

机械技术指标
工作寿命	参考产品等级选型表
额定转速	参考产品等级选型表
工作温度	-30℃∼80℃
工作湿度	0∼85% RH
接触材料	参考产品等级选型表
壳体材料	铝合金
转动扭矩	0.05N.m+0.02N.m/6路
防护等级	IP51

电气技术指标
参数	功率	信号
额定电压	0∼240VAC/VDC	0∼240VAC/VDC
绝缘电阻	≥500MΩ/500VDC	≥500MΩ/500VDC
导线规格	AWG22#镀银铁氟龙	AWG22#镀银铁氟龙
导线长度	标准长度300mm （可根据要求调整）
绝缘强度	500VAC@50Hz，60s
动态电阻变化值	< 0.01Ω

h2042产品等级

产品等级代号	最高转速	工作寿命	接触材料
C（通用级）	250RPM	2000万转	贵金属
D（工业级）	600RPM	8000万转	镀金-镀金
H（高端级）	1000RPM	1.5亿转	金合金

提示：参数仅供参考，视实际工况、安装方式和工作环境等有关。
