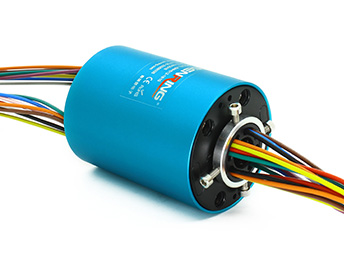

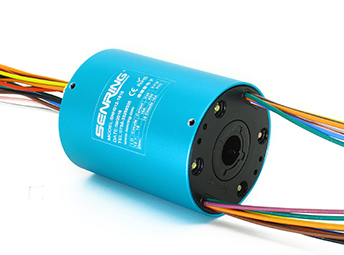

H1256系列（过孔式、空心轴）滑环

孔径：12.7mm ，外径：56mm

森瑞普H1256系列过孔导电滑环，过孔直径12.7mm(适用任何孔径<=12.7mm的旋转装置)，外径为56mm，外壳材质可以是塑料、铝合金或不锈钢材质，是一个整体式结构的精密导电滑环。H1256系列滑环可以稳定传输10A电流（倍率*10A）或2A信号，可用于智能装备机器视觉系统（如摄像头模组自动检测设备、化妆品自动包装系统和饼干自动包装产线中的视觉系统等），智能视觉机器人、全自动COB智能生产线、自动取样机、激光切膜机、小型儿童游乐设备、汽车玻璃生产设备、手机面板前工艺自动生产车间、热板焊接机、油

安装方式产品手册 3D模型技术支持

在线咨询

产品特点: 防护等级可以达到IP51；; 标准型号支持每路1~24路10A电流或0~5A信号；; 通相比较同类产品有着旋转精度高，性能更稳定，寿命更长；; 可混合传输视频、数据等信号；; 孔径：12.7mm ，外径：56mm；; 一体化结构设计，安装方便。

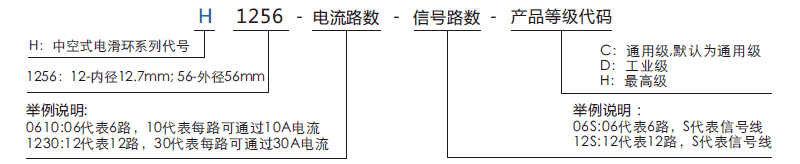

订购型号说明

外形图纸

标准型号列表

型号	线路数		长度L（mm）	型号	线路数		长度L（mm）
型号	10A	信号或0-5A	长度L（mm）	型号	10A	信号或0-5A	长度L（mm）
H1256-02S	0	2	27	H1256-1010-08S	10	8	71.5
H1256-0210	2	0	27	H1256-1210-06S	12	6	71.5
H1256-03S	0	3	30	H1256-1410-04S	14	4	71.5
H1256-0310	3	0	30	H1256-1610-02S	16	2	71.5
H1256-06S	0	6	38	H1256-24S	0	24	88.5
H1256-0210-04S	2	4	38	H1256-0410-20S	4	20	88.5
H1256-0410-02S	4	2	38	H1256-0610-18S	6	18	88.5
H1256-0610	6	0	38	H1256-1210-12S	12	12	88.5
H1256-12S	0	12	55	H1256-1810-06S	18	6	88.5
H1256-0210-10S	2	10	55	H1256-2410	24	0	88.5
H1256-0310-09S	3	9	55	H1256-30S	0	30	105
H1256-0610-06S	6	6	55	H1256-0210-28S	2	28	104
H1256-0810-04S	8	4	55	H1256-0410-24S	4	26	104
H1256-1010-02S	10	2	55	H1256-0610-24S	6	24	104
H1256-1210	12	0	55	H1256-36S	0	36	122
H1256-18S	0	18	71.5	H1256-0410-32S	4	32	122
H1256-0210-16S	2	16	71.5	H1256-0610-30S	6	30	122
H1256-0410-14S	4	14	71.5	H1256-42S	0	42	140
H1256-0610-12S	6	12	71.5	H1256-0410-38S	4	38	140
H1256-0810-10S	8	10	71.5	H1256-48S	0	48	156

*注： N个10A电流环并起来可作为1路N*10A电流使用；比如：2环10A并起来可以作为1路20A使用，

10A和信号（5A）可以任意组合，详细请咨询客服，可在标准产品上定制

h1256系列滑环技术规格参数

机械技术指标
工作寿命	参考产品等级选型表
额定转速	参考产品等级选型表
工作温度	-30℃∼80℃
工作湿度	0∼85% RH
接触材料	参考产品等级选型表
壳体材料	铝合金
转动扭矩	0.1N.m+0.03N.m/6路
防护等级	IP51

电气技术指标
参数	功率	信号
额定电压	0∼440VAC/VDC	0∼440VAC/VDC
绝缘电阻	≥1000MΩ/500VDC	≥1000MΩ/500VDC
导线规格	AWG17#镀银铁氟龙	AWG22#镀银铁氟龙
导线长度	标准长度300mm （可根据要求调整）
绝缘强度	800VAC@50Hz，60s
动态电阻变化值	< 0.01Ω

h1256产品等级

产品等级代号	最高转速	工作寿命	接触材料
C（通用级）	250RPM	2000万转	贵金属
D（工业级）	600RPM	8000万转	镀金-镀金
H（高端级）	1000RPM	1.5亿转	金合金

提示：参数仅供参考，视实际工况、安装方式和工作环境等有关。
