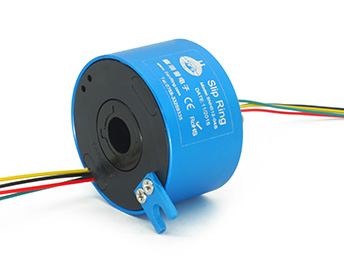

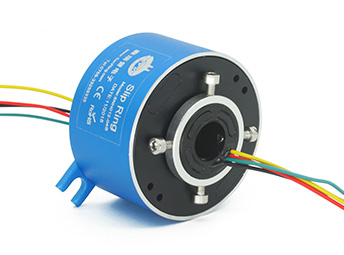

H1242系列微型过孔滑环

产品特点

采用先进的贵金属簇刷式多点接触，在极低的摩擦力下保证接触可靠；

可稳定传输0~2A电流/信号；

通路数从2~12路多种标准规格，可要求定制其它规格；

可混合传输视频、数据等信号；

支持信号、功率混合传输；

一体化结构设计，安装方便。

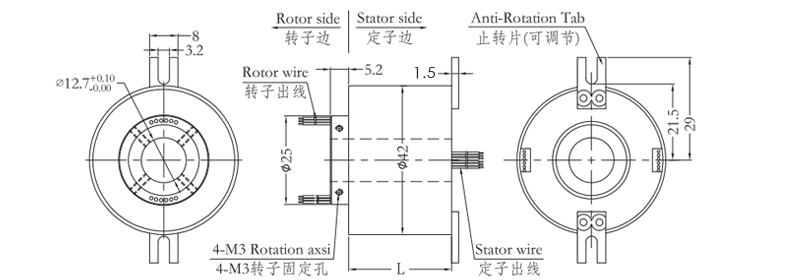

型号	线路数（信号或0-2A）	长度L(mm)
H1242-02S	2	25.5
H1242-03S	3	25.5
H1242-04S	4	25.5
H1242-06S	6	25.5
H1242-08S	8	37.5
H1242-10S	10	37.5
H1242-12S	12	37.5

机械技术指标
工作寿命	参考产品等级选型表
额定转速	参考产品等级选型表
工作温度	-30℃∼80℃
工作湿度	0∼85% RH
接触材料	参考产品等级选型表
壳体材料	铝合金
转动扭矩	0.05N.m+0.02N.m/6路
防护等级	IP51

电气技术指标
参数	功率	信号
额定电压	0∼240VAC/VDC	0∼240VAC/VDC
绝缘电阻	≥500MΩ/500VDC	≥500MΩ/500VDC
导线规格	AWG26#镀银铁氟龙	AWG26#镀银铁氟龙
导线长度	标准长度300mm （可根据要求调整）
绝缘强度	500VAC@50Hz，60s
动态电阻变化值	< 0.01Ω

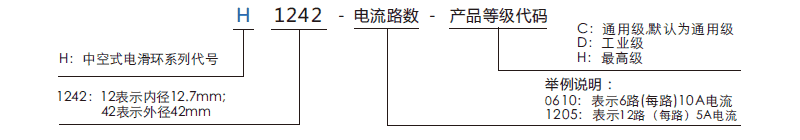

产品等级代号	最高转速	工作寿命	接触材料
C（通用级）	250RPM	2000万转	贵金属
D（工业级）	600RPM	8000万转	镀金-镀金
H（高端级）	1000RPM	1.5亿转	金合金

提示：参数仅供参考，视实际工况、安装方式和工作环境等有关。
