高频/微波/射频旋转关节

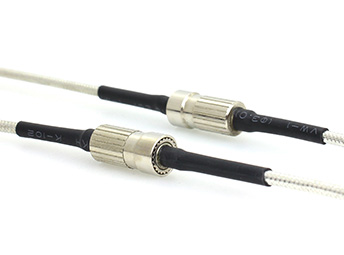

HF0103-07系列射频旋转关节

单通道,频率范围DC~3GHz,主体外径7mm

森瑞普HF0103-07系列射频旋转关节是一款单通道射频旋转关节,频率范围为DC到3GHz,接头类型采用电缆RJ405,最大转速为100RPM。HF0103-07是专门为满足高速串行数字信号或模拟信号传输而开发的产品,不支持电流/信号混合传输,如需 要组合传输电流/信号,可选择其它型号。

安装方式 产品手册 3D模型 技术支持

在线咨询
产品特点

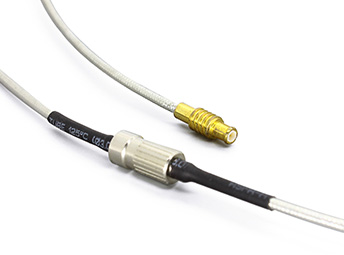

接口类型: 同轴电缆RG405,可以配SMA,MCX,MMCX等接头;
360度旋转并稳定传输1路高速率高频(同轴射频)信号;
传输频率最高为3GHz;
优越的插入损耗与电压驻波比;
适用用于卫星天线、车载、雷达、微波天线测试台等领域;

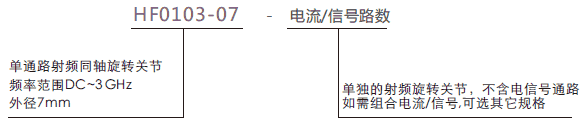

订购型号说明
hf0103-07HF0103-07系列射频旋转关节系列滑环特点

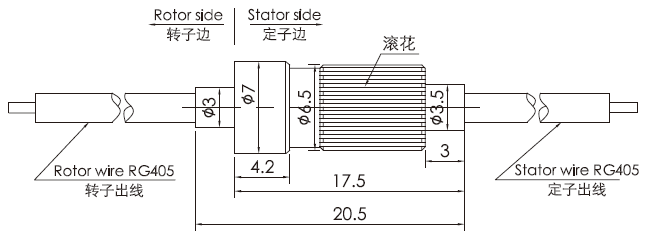

外形图纸
hf0103-07HF0103-07系列射频旋转关节 系列滑环外形图纸
hf0103-07系列滑环技术规格参数
工作频率范围 DC to 3 Ghz
驻波比(最大值) 1.7@DC to 3 GHz
驻波比360度变化
(最大值)
0.05
峰值功率(最大值) 500W
转动速度(最大值) 50RPM
启动力矩(最大值) 0.5牛·厘米
接口轴向荷载
(最大值)
±0.1牛
绝缘材料 聚四氟乙烯
温度(环境范围) -55 to +85℃ (操作环境)
-55 to +85℃ (储存环境)
湿度(环境范围) 95% (操作环境)
85% (储藏环境)
接口类型 同轴电缆RG405(可以配SMA,MCX,MMCX等接头)
类型 I型直通
相位360度变化(最大值)
插入损耗(最大值) 0.25 dB @ DC to 1.5 GHz / 0.30 dB @10 to 3 GHz
插损360度变化
(最大值)
0.05 dB
平均功率(最大值) 200 W @1.5 GHz
150 W @3GHz
使用寿命(参考值) 100万转
转动力矩(最大值) 0.5 牛·厘米
接口径向荷载
(最大值)
±0.1牛
防护等级 IP 40 acc. EN 60529
