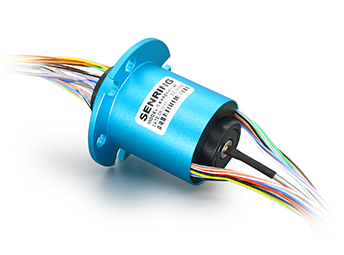

- 产品特点
- 同轴射频微波通道：1通道 , 电滑环通道：1~24通路；
- 传输频率范围：DC~3GHz；
- 优越的插入损耗与电压驻波比；
- 适用用于车载云台、船载云台、雷达、吊舱、微波天线测试台；
- 360度旋转并稳定传输射频信号；
- 混合传输24路2A信号，可定制更大电流；
- 一体化结构设计，安装方便；

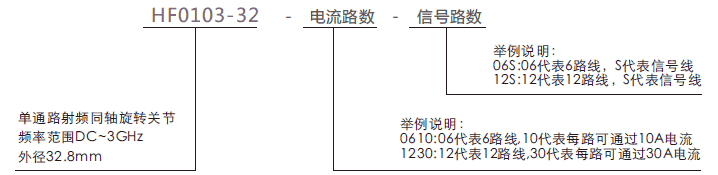

订购型号说明

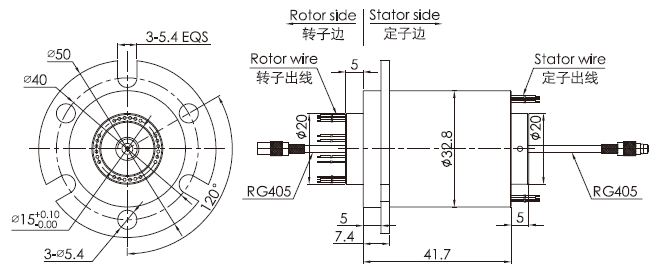

外形图纸
标准型号列表
| 型号# | 射频通道数 | 工作频率范围 | 10A电流路数 | 2A信号路数 | L长度 |
| HF0103-32-18 | 1通路 | DC∼3GHz | 0 | 18路 | 41.7mm |
| HF0103-32-24 | 1通路 | DC∼3GHz | 0 | 24路 | 41.7mm |
hf0103-32系列滑环技术规格参数
| 接口类型 | 同轴电缆RG405 (可以配SMA，MCX，MMCX等接头) |
| 工作频率范围 | DC to 3 Ghz |
| 驻波比(最大值) | 1.7@DC to 3 GHz |
| 驻波比360度变化 (最大值) |
0.05 |
| 峰值功率(最大值) | 500W |
| 转动速度(最大值) | 50RPM |
| 启动力矩(最大值) | 0.5牛·厘米 |
| 接口轴向荷载 (最大值) |
±0.1牛 |
| 绝缘材料 | 聚四氟乙烯 |
| 温度(环境范围) | -55 to +85℃ (操作环境) -55 to +85℃ (储存环境) |
| 类型 | I型直通 |
| 相位360度变化 (最大值) |
1° |
| 插入损耗(最大值) | 0.25 dB @ DC to 1.5 GHz / 0.30 dB @10 to 3 GHz |
| 插损360度变化 (最大值) |
0.05 dB |
| 平均功率(最大值) | 200 W @1.5 GHz 150 W @3GHz |
| 使用寿命(参考值) | 100万转 |
| 转动力矩(最大值) | 0.5 牛·厘米 |
| 接口径向荷载 (最大值) |
±0.1牛 |
| 防护等级 | IP 40 acc. EN 60529 |
| 湿度(环境范围) | 95% (操作环境) 85% (储藏环境) |
| 机械技术指标 | |
| 工作寿命(参考值) | 1000万转 |
| 最高转速 | 250转/分钟 |
| 温度(环境范围) | -30℃∼80℃ |
| 湿度(环境范围) | 0∼85% RH |
| 接触材料 | 金/金 |
| 壳体材料 | 铝合金 |
| 转动扭矩 | 0.05N.m+0.01N.m/6路 |
| 防护等级 | IP51 |
| 电气技术指标 | ||
| 参数 | 功率 | 信号 |
| 额定电压 | 0∼240VAC/VDC | 0∼240VAC/VDC |
| 绝缘电阻 | ≥300MΩ/300VDC | ≥300MΩ/300VDC |
| 导线规格 | AWG#26镀银铁氟龙 | |
| 导线长度 | 标准长度200mm (可根据要求调整） |
|
| 绝缘强度 | 300VAC@50Hz，60s | |
| 动态电阻变化值 | < 0.01Ω | |
