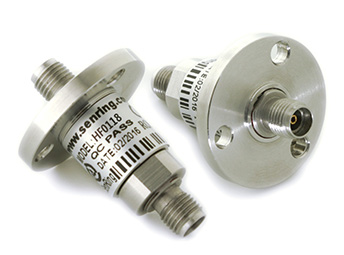

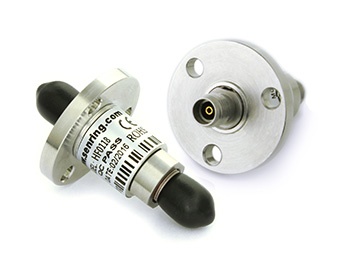

- 产品特点
- 可以无错传输高速率高频（同轴射频）信号；
- 支持1路DC~50GHz高频（同轴射频）通道；
- 优越的插入损耗与电压驻波比；
- 适用用于卫星天线、车载、雷达、微波天线测试台等领域；

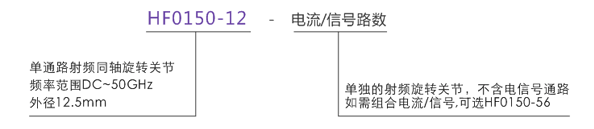

订购型号说明

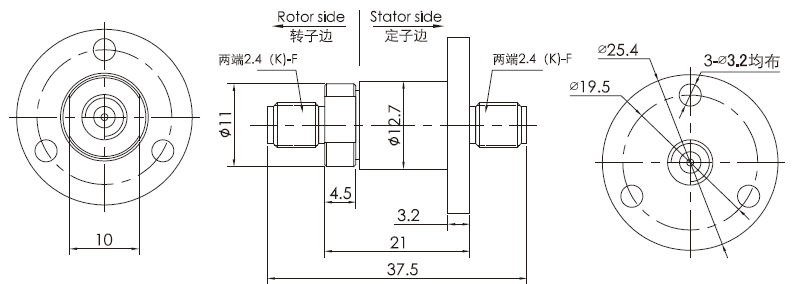

外形图纸
hf0150-12系列滑环技术规格参数
| 接口类型 | 2.4mm 母头–2.4mm 母头(50欧姆) |
| 工作频率范围 | DC ~ 50 Ghz |
| 驻波比(最大值) | 1.3@DC ~ 10 Ghz 1.4@10 ~ 26.5GHz 1.7@26.5 ~ 50GHz |
| 驻波比360度变化 (最大值) |
0.05@ DC ~ 26.5 GHz 0.2 @ 26.5 ~ 50 GHz |
| 峰值功率(最大值) | 3000W |
| 转动速度(最大值) | 50RPM |
| 启动力矩(最大值) | 0.5牛·厘米 |
| 接口轴向荷载 (最大值) |
±0.1牛 |
| 绝缘材料 | 聚四氟乙烯 |
| 温度(环境范围) | -30 ~ +85℃ (操作环境) -30 ~ +85℃ (储存环境) |
| 湿度(环境范围) | 95% (操作环境) 85% (储藏环境) |
| 类型 | I型直通 |
| 相位360度变化 (最大值) |
1°@DC ~ 26.5 GHz 2°@26.5 ~ 50 GHz |
| 插入损耗(最大值) | 0.30 dB @ DC ~ 10 GHz 0.50 dB @10 ~ 26.5GHz 0.90 dB @26.5 ~ 50GHz |
| 插损360度变化 (最大值) |
0.1 dB |
| 平均功率(最大值) | 50 W @1 GHz 15 W @10GHz 5 W @26.5GHz 3W @50GHz |
| 使用寿命(参考值) | 100万转 |
| 转动力矩 (最大值) |
0.5 牛·厘米 |
| 接口径向荷载 (最大值) |
±0.1牛 |
| 防护等级 | IP 40 acc. EN 60529 |
