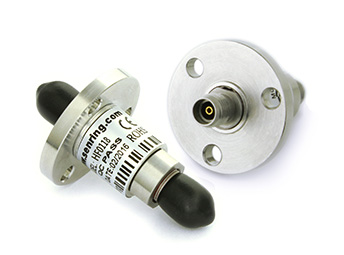

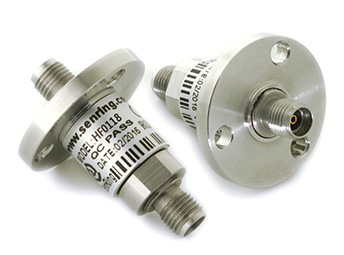

- 产品特点
- 高频通道：1通道；
- 传输频率范围：DC~18GHz；
- 优越的插入损耗与电压驻波比；
- 适用用于车载云台、船载云台、雷达、吊舱、微波天线测试台；
- 360度旋转并稳定传输高频同轴信号；
- 一体化结构设计，安装方便；

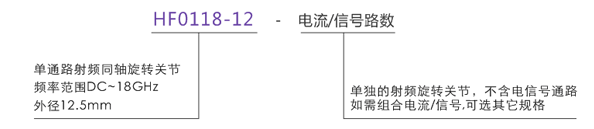

订购型号说明

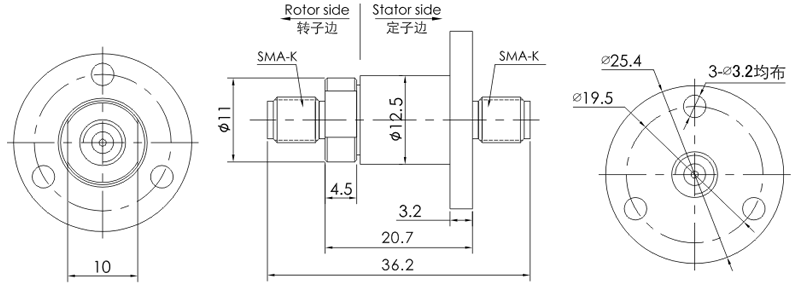

外形图纸
hf0118-12系列滑环技术规格参数
| 接口类型 | SMA 母头–SMA 母头(50欧姆) |
| 工作频率范围 | DC to 18 Ghz |
| 驻波比(最大值) | 1.3@DC to 10 GHz 1.4@DC to 18 GHz |
| 驻波比360度变化 (最大值) |
0.05 |
| 峰值功率(最大值) | 3000W |
| 转动速度(最大值) | 250RPM |
| 启动力矩(最大值) | 0.5牛·厘米 |
| 接口轴向荷载 (最大值) |
±0.1牛 |
| 绝缘材料 | 聚四氟乙烯 |
| 温度(环境范围) | -55 to +85℃ (操作环境) -55 to +85℃ (储存环境) |
| 湿度(环境范围) | 95% (操作环境) 85% (储藏环境) |
| 类型 | I型直通 |
| 相位360度变化 (最大值) |
1° |
| 插入损耗(最大值) | 0.25 dB @ DC to 10 GHz 0.30 dB @10 to 18 GHz |
| 插损360度变化 (最大值) |
0.05 dB |
| 平均功率(最大值) | 500 W @1 GHz 200 W @6GHz 100 W @12 GHz 30 W @18GHz |
| 使用寿命(参考值) | 100万转 |
| 转动力矩(最大值) | 0.5 牛·厘米 |
| 接口径向荷载 (最大值) |
±0.1牛 |
| 防护等级 | IP 40 acc. EN 60529 |
