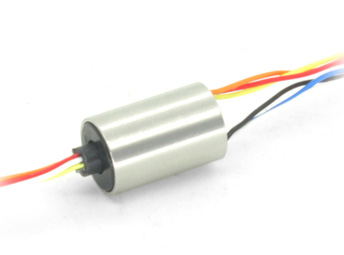

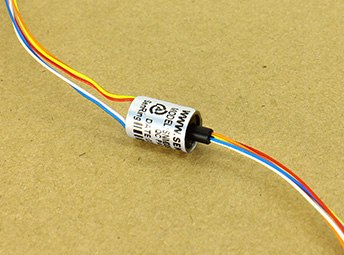

M065系列微型帽式滑环（外径：6.5mm）

主体外径：6.5mm,4~12线

森瑞普M065系列360度旋转微型帽式滑环，外径6.5毫米，可选1~12通路。是森瑞普专门为电子云台稳定器、小型无人机等小型消费电子产品研发的一款微型滑环，该系列滑环的核心工艺采用金-金接触点，保证了稳定性和使用寿命，是森瑞普的专利产品，专利号：ZL 2016 2 0695427.2。该系列微型导电环采用90度角V行槽设计，让接触面更多，让旋转更顺畅，力矩更低和动态电阻更低的特点。M065-12的成功研发，将促进更多类似于电子云台稳定器、精密仪器、微型无人侦察机等需要360旋转传信号的设备向体积小型化发展

安装方式产品手册 3D模型技术支持

在线咨询

产品特点

订购型号说明

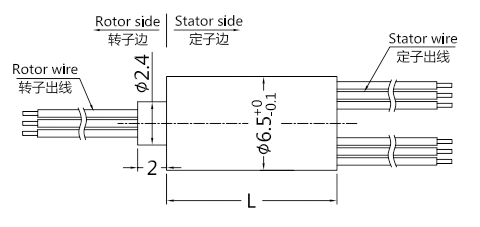

外形图纸

标准型号列表

型号	线路（芯）数	每路最大电流	长度L(mm)
M065-04	4	1A	11.8
M065-06	6	1A	11.8
M065-08	8	1A	11.8
M065-12	12	1A	17.6

m065系列滑环技术规格参数

机械技术指标
工作寿命	1000万转参考值（按工作情况而定）
额定转速	150转/分钟
工作温度	-30℃∼80℃
工作湿度	0∼85% RH
接触材料	金/金
壳体材料	塑料
转动扭矩	0.05N.m+0.01N.m/6路

电气技术指标
参数	功率	信号
额定电压	0∼240VAC/VDC	0∼240VAC/VDC
绝缘电阻	≥300MΩ/300VDC	≥300MΩ/300VDC
导线规格	AWG30#镀银铁氟龙	AWG30#镀银铁氟龙;
导线长度	标准长度150mm（可根据要求调整）
绝缘强度	300VAC@50Hz，60s
动态电阻变化值	< 0.01Ω
防护等级	IP51
