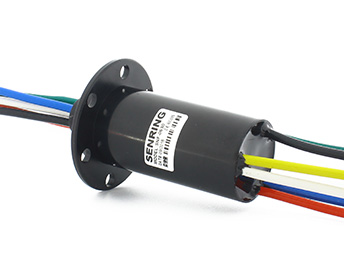

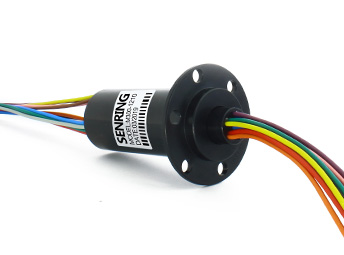

M300系列大电流滑环

主体外径：30mm , 2~6路（30A/50A）大电流

森瑞普M300是大电流+信号帽式滑环,结构紧凑，专门针对消费电子，小型风力发电机、舞台灯行业研发制作的一款产品，核心工艺采用金-金接触点，保证了稳定性和使用寿命。旋转端导线和静止端导线对应使用多色彩色导线，更加便于接线操作。导电环采用90度角V行槽设计，让接触面更多，让旋转更顺畅，力矩更低和动态电阻更低的特点。

安装方式产品手册 3D模型技术支持

在线咨询

产品特点: 尺寸小巧，电流大；; 滑环主体外径30毫米，支持2~6路30~50A超大电流; 扭矩非常小，小于0.06N.m；; 可用于电磁炉、餐桌等要求过大电流，又要求滑环尺寸小的设备中；; 标准化产品，有库存；; 安装方便，A型法兰安装。

订购型号说明

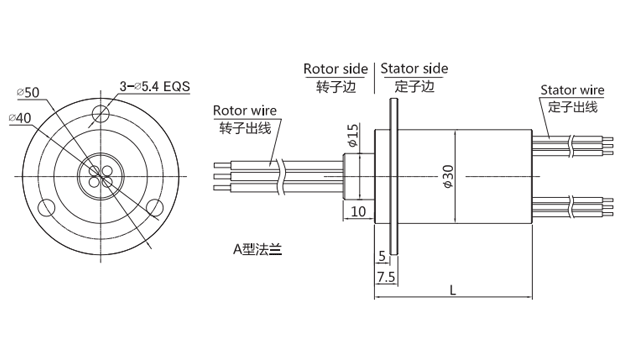

外形图纸

标准型号列表

型号	线路（芯）数	每路最大电流	导线规格	长度L(mm)
M300-0430	4	30A	镀银铁氟龙AWG12#	50
M300-0250	2	50A	镀银铁氟龙AWG12#*2	50
M300-0630	6	30A	镀银铁氟龙AWG12#	65.7
M300-1210	12	10A	镀银铁氟龙AWG17#	74
M300-2405	24	5A	镀银铁氟龙AWG22#	74

m300系列滑环技术规格参数

机械技术指标
工作寿命	1000万转参考值（按工作情况而定）
额定转速	250转/分钟
工作温度	-30℃∼80℃
工作湿度	0∼85% RH
接触材料	金/金
壳体材料	金属
转动扭矩	0.05N.m+0.01N.m/6路

电气技术指标
参数	功率	信号
额定电压	0∼440VAC/VDC	0∼440VAC/VDC
绝缘电阻	≥300MΩ/500VDC	≥300MΩ/500VDC
导线规格	AWG12#镀银铁氟龙	AWG12#镀银铁氟龙;
导线长度	标准长度150mm（可根据要求调整）
绝缘强度	300VAC@50Hz，60s
动态电阻变化值	< 0.01Ω
防护等级	IP51
