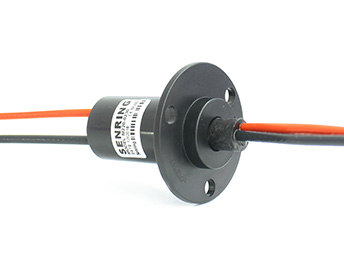

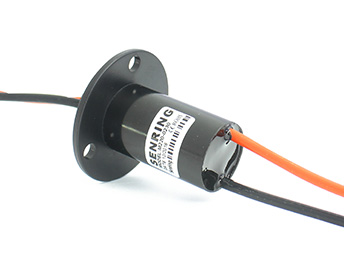

M250系列中型帽式滑环（外径：25mm）

主体外径：25mm , 1~56路（2A）电流/信号

森瑞普M250系列滑环外径尺寸为25毫米，是一款中型帽式滑环。M250系列滑环结构紧凑，是森瑞普电子专门针对消费电子，安防行业、舞台灯行业以及国防、军用、研究所等非民用领域研发制作的一款产品，滑环采用超厚镀金处理，进口轴承，稀有金属合金刷丝。旋转端导线和静止端导线对应使用24色彩色导线，更加便于接线操作。导电环采用90度角V行槽设计，让接触面更多，让旋转更顺畅，力矩更低和动态电阻更低的特点。

安装方式产品手册 3D模型技术支持

在线咨询

产品特点

订购型号说明

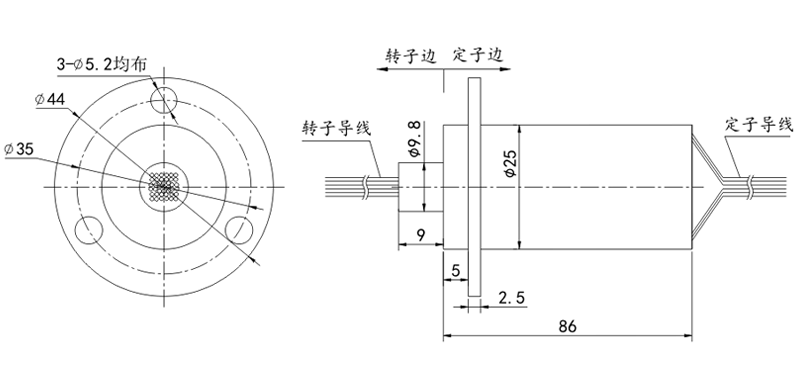

外形图纸

标准型号列表

型号	线路（芯）数	每路最大电流	导线规格	长度L(mm)
M250-56	56	2A	镀银铁氟龙AWG26#	86

m250系列滑环技术规格参数

机械技术指标
工作寿命	1000万转参考值（按工作情况而定）
额定转速	250转/分钟
工作温度	-30℃∼80℃
工作湿度	0∼85% RH
接触材料	金、金
壳体材料	塑料
转动扭矩	0.05N.m+0.01N.m/6路

电气技术指标
参数	功率	信号
额定电压	0∼240VAC/VDC	0∼240VAC/VDC
绝缘电阻	≥300MΩ/300VDC	≥300MΩ/300VDC
导线规格	AWG26#镀银铁氟龙	AWG26#镀银铁氟龙;
导线长度	标准长度150mm（可根据要求调整）
绝缘强度	300VAC@50Hz，60s
动态电阻变化值	< 0.01Ω
防护等级	IP51
