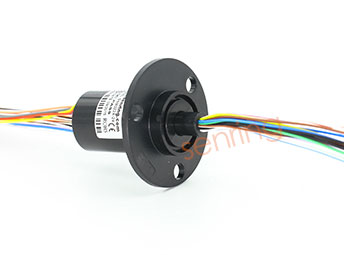

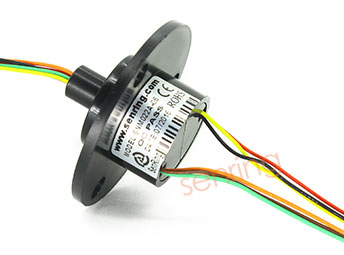

M220系列帽式滑环

主体外径：22mm , 2~36路（2A/5A/10A/30A）电流/信号

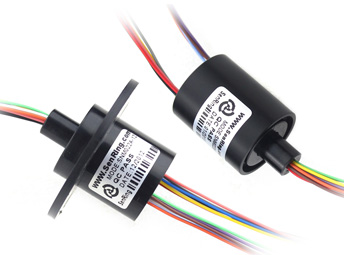

森瑞普M220系列滑环外径尺寸为22毫米，滑环长度有19、26、33、40、57.3毫米多种规格，有6路、8路、12路、18路、24路、36路多种标准型号，可选2~36路，A型法兰和U型法兰两种安装方式。该系列滑环体积小，结构紧凑，是森瑞普电子专门针对消费电子，安防行业、舞台灯行业以及国防、军用、研究所等非民用领域研发制作的一款产品。旋转端导线和静止端导线对应使用24色彩色导线，更加便于接线操作。导电环采用90度角V行槽设计，让接触面更多，让旋转更顺畅，力矩更低和动态电阻更低的特点。

安装方式产品手册 3D模型技术支持

在线咨询

产品特点

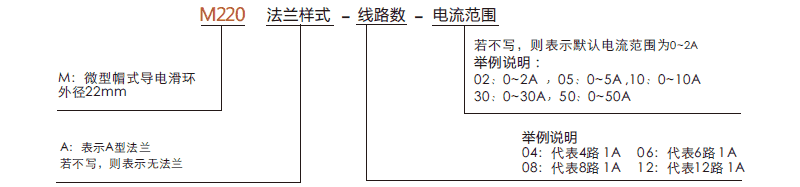

订购型号说明

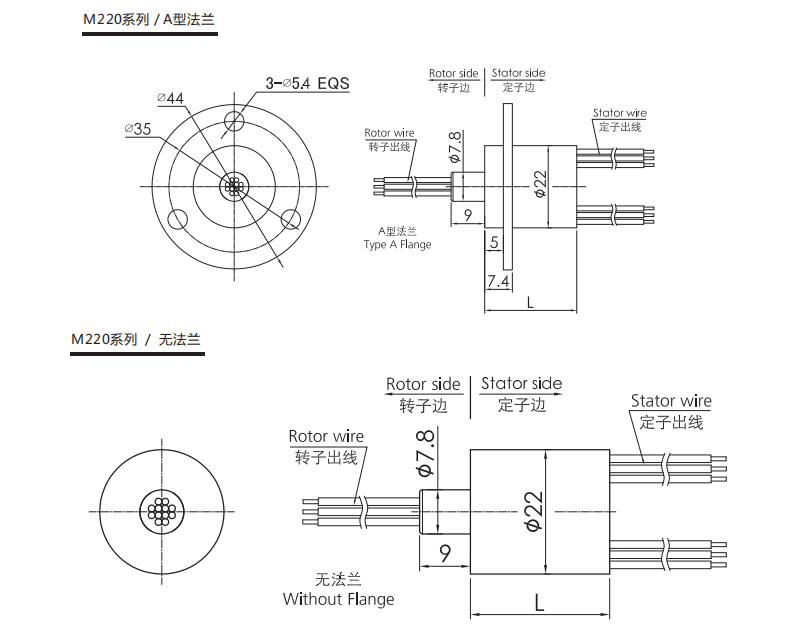

外形图纸

标准型号列表

型号	线路（芯）数	每路最大电流	导线规格	长度L(mm)
M220-06	6	2A	镀银铁氟龙AWG26#	19
M220-12	12	2A	镀银铁氟龙AWG26#	26
M220-18	18	2A	镀银铁氟龙AWG26#	33
M220-24	24	2A	镀银铁氟龙AWG26#	40
M220-36	36	2A	镀银铁氟龙AWG26#	54.5
M220-0605	6	5A	镀银铁氟龙AWG22#	40
M220-0805	8	5A	镀银铁氟龙AWG22#	40
M220-1205	12	5A	镀银铁氟龙AWG22#	40
M220-0210	2	10A	镀银铁氟龙AWG17#	26
M220-0310	3	10A	镀银铁氟龙AWG17#	33
M220-0410	4	10A	镀银铁氟龙AWG17#	40
M220-0230	2	30A	镀银铁氟龙AWG12#	45
M220-0330	3	30A	镀银铁氟龙AWG12#	45
M220-0205-12S	2路5A+12路信号		5A&AWG22#,信号&AWG26#	40
M220-0305-12S	3路5A+12路信号		5A&AWG22#,信号&AWG26#	40
M220-0605-06S	6路5A+6路信号		5A&AWG22#,信号&AWG26#	40
M220-0210-12S	2路10A+12路信号		10A&AWG17#,信号&AWG26#	40
M220-0310-06S	3路10A+6路信号		10A&AWG17#,信号&AWG26#	40
M220-0320-04S	3路20A+4路信号		20A&AWG14#,信号&AWG26#	40
M220-0410-04S	4路10A+4路信号		10A&AWG17#,信号&AWG26#	40

m220系列滑环技术规格参数

机械技术指标
工作寿命	1000万转参考值（按工作情况而定）
额定转速	250转/分钟
工作温度	-30℃∼80℃
工作湿度	0∼85% RH
接触材料	金/金
壳体材料	塑料
转动扭矩	0.05N.m+0.01N.m/6路

电气技术指标
参数	功率	信号
额定电压	0∼240VAC/VDC	0∼240VAC/VDC
绝缘电阻	≥300MΩ/300VDC	≥300MΩ/300VDC
导线规格	参考选型表格	参考选型表格
导线长度	标准长度150mm（可根据要求调整）
绝缘强度	300VAC@50Hz，60s
动态电阻变化值	< 0.01Ω
防护等级	IP51
