帽式导电滑环

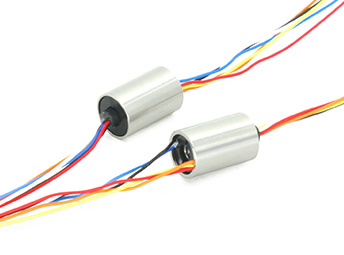

M079系列超微型帽式滑环(外径:7.9mm)

主体外径:7.9mm,4~12线

森瑞普M079系列360度旋转超微型帽式滑环,外径7.9毫米,有2路、4路、6路、8路、12路等多个标准型号,可选2~12通路。是森瑞普专门为电子云台稳定器、小型无人机等小型消费电子产品研发的一款微型滑环。该系列滑环的外径比M065系列大1.4毫米,核心工艺采用金-金接触点,保证了稳定性和使用寿命。该系列微型导电环采用90度角V行槽设计,让接触面更多,让旋转更顺畅,力矩更低和动态电阻更低的特点。

安装方式 产品手册 3D模型 技术支持

在线咨询
产品特点
滑环外径7.9毫米;
扭矩非常小,小于0.06N.m;
标准型号支持2~12路信号(每路2A),可定制滑环(环)路数;
标准化产品,有库存;
安装方便,无需法兰,仅仅通过两段导线固定即可;
订购型号说明
m079M079系列超微型帽式滑环(外径:7.9mm)系列滑环特点

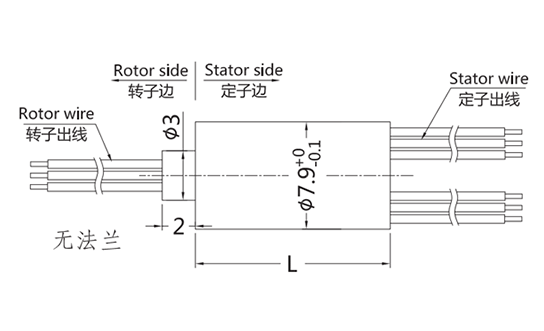

外形图纸
m079M079系列超微型帽式滑环(外径:7.9mm) 系列滑环外形图纸
标准型号列表
型号 线路(芯)数 每路最大电流 长度L(mm)
M079-04 4 1A 11.8
M079-06 6 1A 11.8
M079-08 8 1A 11.8
M079-12 12 1A 17.6
m079系列滑环技术规格参数
机械技术指标
工作寿命 1000万转参考值(按工作情况而定)
额定转速 150转/分钟
工作温度 -30℃∼80℃
工作湿度 0∼85% RH
接触材料 金/金
壳体材料 不锈钢
转动扭矩 0.05N.m+0.01N.m/6路
电气技术指标
参数 功率 信号
额定电压 0∼240VAC/VDC 0∼240VAC/VDC
绝缘电阻 ≥300MΩ/300VDC ≥300MΩ/300VDC
导线规格 AWG30#镀银铁氟龙 AWG30#镀银铁氟龙;
导线长度 标准长度150mm(可根据要求调整)
绝缘强度 300VAC@50Hz,60s
动态电阻变化值 < 0.01Ω
防护等级 IP51
